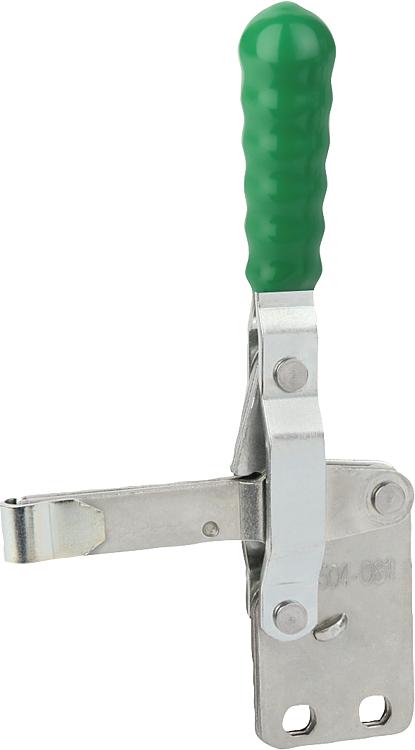

05040Dispositivos de sujeción rápida verticales con pie vertical y... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Chapa de acero DD11 1.0332.Versión:Partes de acero cincado.
Perno del eje tratado en caliente.
Empuñadura de plástico resistente al aceite.Indicación:Los tornillos no se incluyen en el suministro.

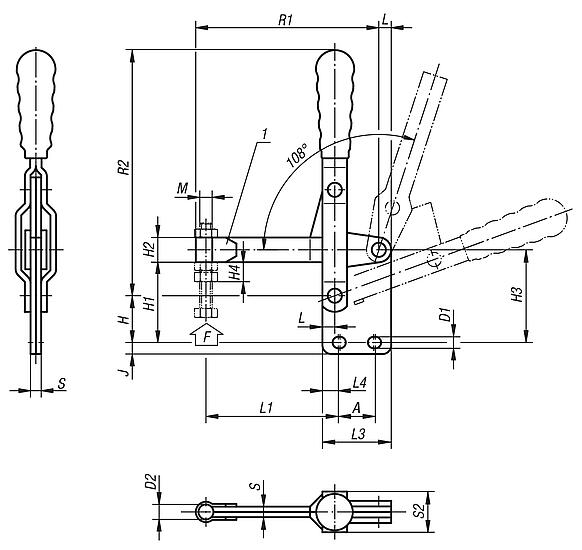

Véanse los accesorios en 05200 – 05280.Indicación sobre el dibujo: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia
| L | L1 | L3 | L4 | H | H1 | H2 | H3 | H4 | A
mín. | A
máx. | M=Husillo de presión | D1 | D2 | J | R1 | R2 | S | S2 | F
kN | Empuñaduras
de plástico
| CAD | Acc. | Precio | Pedir |
|---|
| 05040-081 | 7 | 75 | 39 | 9 | 26,5 | 45,5 | 14 | 52,5 | 12 | 19 | 21 | M8 | 7 | 8,5 | 6,5 | 103 | 143 | 6 | 23 | 2,2 | 05200-115 |  |  | 760.76 MXN | | | 05040-101 | 8 | 92 | 43 | 7,5 | 33 | 52 | 18 | 61 | 16 | 26 | 28 | M10 | 8,5 | 10,5 | 9 | 125 | 177 | 7 | 26 | 3,4 | 05200-120 | | | 939.38 MXN | | | 05040-121 | 10 | 122 | 50 | 9 | 41 | 61 | 22 | 72 | 19 | 32 | 32 | M12 | 8,5 | 12,5 | 11,5 | 159 | 215 | 8 | 30 | 4,5 | 05200-135 | | | 958.10 MXN | |
