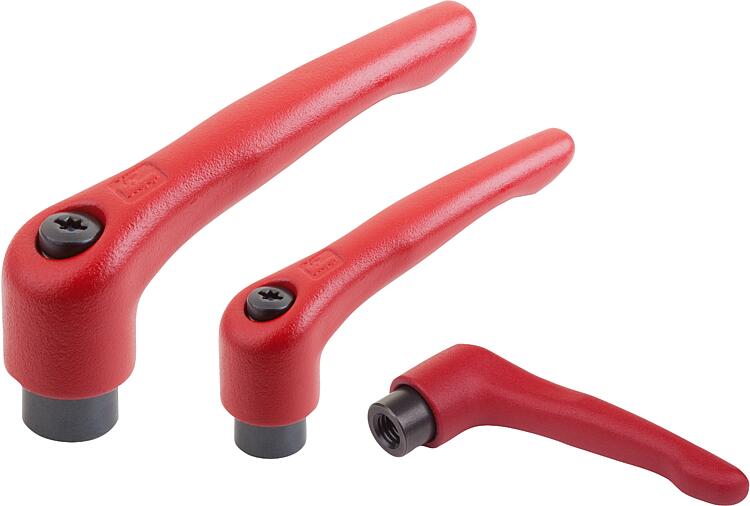

        Palancas de sujeción de acero con rosca interior, inserto roscado de acero bruñido

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Empuñadura de 1.0401.
Otras partes de acero con clase de resistencia 5.8.Versión:Empuñadura recubierta con plástico.
Partes de acero bruñido.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06442 Palancas de sujeción de acero con rosca interior, inserto roscado de acero bruñido

284 kB

Planos (vista completa)

Palancas de sujeción de acero con rosca interior, satinado mate

Más información

Planos

Palancas de sujeción de acero con rosca interior, satinado mate

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Superficie cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06442-1041	negro RAL 9005	satinado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-1051	negro RAL 9005	satinado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-1061	negro RAL 9005	satinado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-2061	negro RAL 9005	satinado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-2081	negro RAL 9005	satinado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-3081	negro RAL 9005	satinado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-3101	negro RAL 9005	satinado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-4101	negro RAL 9005	satinado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-4121	negro RAL 9005	satinado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-5121	negro RAL 9005	satinado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-5161	negro RAL 9005	satinado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN

Palancas de sujeción de acero con rosca interior, mate estructurado

Más información

Planos

Palancas de sujeción de acero con rosca interior, mate estructurado

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Superficie cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06442-104181	negro RAL 9005	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-104182	naranja puro RAL 2004	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-104183	amarillo colza RAL 1021	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-104184	rojo tráfico RAL 3020	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-104185	verde señal RAL 6032	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-104186	azul tráfico RAL 5017	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-104187	gris claro RAL 7035	mate texturado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-105181	negro RAL 9005	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-105182	naranja puro RAL 2004	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-105183	amarillo colza RAL 1021	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-105184	rojo tráfico RAL 3020	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-105185	verde señal RAL 6032	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-105186	azul tráfico RAL 5017	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-105187	gris claro RAL 7035	mate texturado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-106181	negro RAL 9005	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-106182	naranja puro RAL 2004	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-106183	amarillo colza RAL 1021	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-106184	rojo tráfico RAL 3020	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-106185	verde señal RAL 6032	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-106186	azul tráfico RAL 5017	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-106187	gris claro RAL 7035	mate texturado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	168.48 MXN
06442-206181	negro RAL 9005	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-206182	naranja puro RAL 2004	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-206183	amarillo colza RAL 1021	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-206184	rojo tráfico RAL 3020	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-206185	verde señal RAL 6032	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-206186	azul tráfico RAL 5017	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-206187	gris claro RAL 7035	mate texturado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-208181	negro RAL 9005	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-208182	naranja puro RAL 2004	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-208183	amarillo colza RAL 1021	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-208184	rojo tráfico RAL 3020	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-208185	verde señal RAL 6032	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-208186	azul tráfico RAL 5017	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-208187	gris claro RAL 7035	mate texturado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	227.28 MXN
06442-308181	negro RAL 9005	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-308182	naranja puro RAL 2004	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-308183	amarillo colza RAL 1021	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-308184	rojo tráfico RAL 3020	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-308185	verde señal RAL 6032	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-308186	azul tráfico RAL 5017	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-308187	gris claro RAL 7035	mate texturado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-310181	negro RAL 9005	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-310182	naranja puro RAL 2004	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-310183	amarillo colza RAL 1021	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-310184	rojo tráfico RAL 3020	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-310185	verde señal RAL 6032	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-310186	azul tráfico RAL 5017	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-310187	gris claro RAL 7035	mate texturado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	272.16 MXN
06442-410181	negro RAL 9005	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-410182	naranja puro RAL 2004	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-410183	amarillo colza RAL 1021	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-410184	rojo tráfico RAL 3020	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-410185	verde señal RAL 6032	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-410186	azul tráfico RAL 5017	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-410187	gris claro RAL 7035	mate texturado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-412181	negro RAL 9005	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-412182	naranja puro RAL 2004	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-412183	amarillo colza RAL 1021	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-412184	rojo tráfico RAL 3020	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-412185	verde señal RAL 6032	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-412186	azul tráfico RAL 5017	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-412187	gris claro RAL 7035	mate texturado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	350.64 MXN
06442-512181	negro RAL 9005	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-512182	naranja puro RAL 2004	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-512183	amarillo colza RAL 1021	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-512184	rojo tráfico RAL 3020	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-512185	verde señal RAL 6032	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-512186	azul tráfico RAL 5017	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-512187	gris claro RAL 7035	mate texturado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-516181	negro RAL 9005	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-516182	naranja puro RAL 2004	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-516183	amarillo colza RAL 1021	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-516184	rojo tráfico RAL 3020	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-516185	verde señal RAL 6032	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-516186	azul tráfico RAL 5017	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
06442-516187	gris claro RAL 7035	mate texturado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	552.96 MXN
