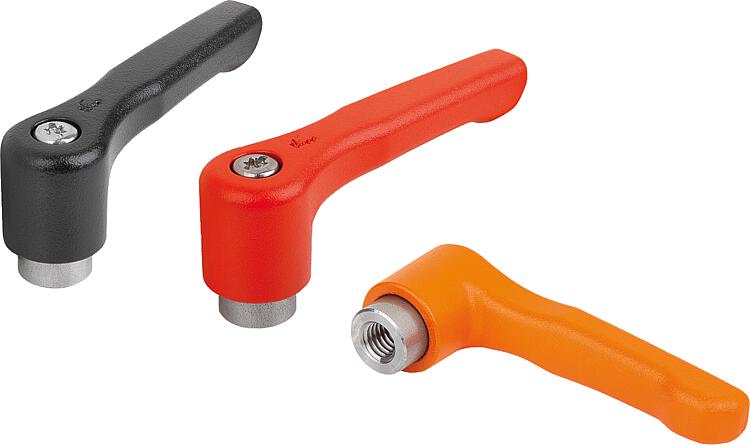

        Palancas de sujeción de fundición inyectada de cinc planas con rosca interior, inserto roscado de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con plástico.
Piezas de acero inoxidable con acabado natural.A petición:Otras roscas interiores, colores y modelos especiales.
Medida "H1" opcionalmente disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06449 Palancas de sujeción de fundición inyectada de cinc planas con rosca interior, inserto roscado de acero inoxidable

202 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

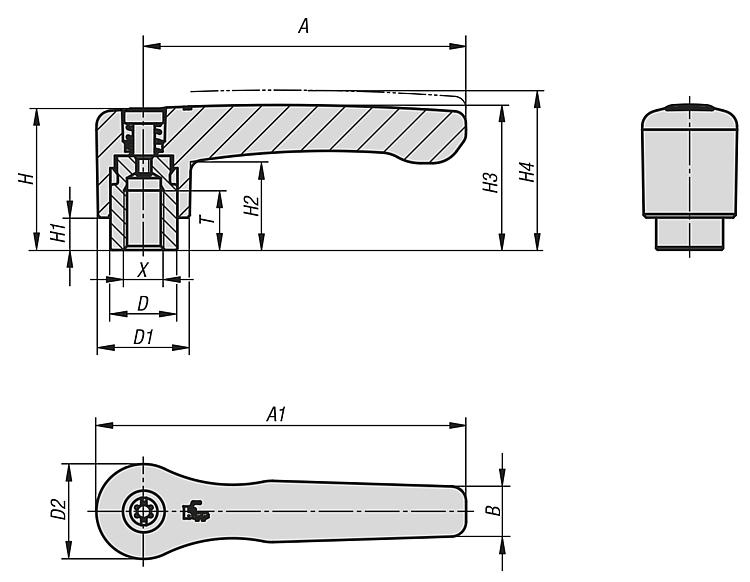

Referencia	Color del cuerpo de base	Superficie cuerpo de base	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06449-2061	negro RAL 9005	satinado	M6	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	204.24 MXN
06449-2081	negro RAL 9005	satinado	M8	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	204.24 MXN
06449-3081	negro RAL 9005	satinado	M8	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	231.84 MXN
06449-3101	negro RAL 9005	satinado	M10	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	231.84 MXN
06449-206181	negro RAL 9005	mate texturado	M6	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	204.24 MXN
06449-208181	negro RAL 9005	mate texturado	M8	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	204.24 MXN
06449-308181	negro RAL 9005	mate texturado	M8	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	231.84 MXN
06449-310181	negro RAL 9005	mate texturado	M10	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	231.84 MXN
06449-206182	naranja puro RAL 2004	mate texturado	M6	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	204.24 MXN
06449-208182	naranja puro RAL 2004	mate texturado	M8	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	204.24 MXN
06449-308182	naranja puro RAL 2004	mate texturado	M8	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	231.84 MXN
06449-310182	naranja puro RAL 2004	mate texturado	M10	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	231.84 MXN
06449-206184	rojo tráfico RAL 3020	mate texturado	M6	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	204.24 MXN
06449-208184	rojo tráfico RAL 3020	mate texturado	M8	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	204.24 MXN
06449-308184	rojo tráfico RAL 3020	mate texturado	M8	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	231.84 MXN
06449-310184	rojo tráfico RAL 3020	mate texturado	M10	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	231.84 MXN
