        Palancas de sujeción de plástico con rosca interior y función de seguridad, inserto roscado de acero inoxidable

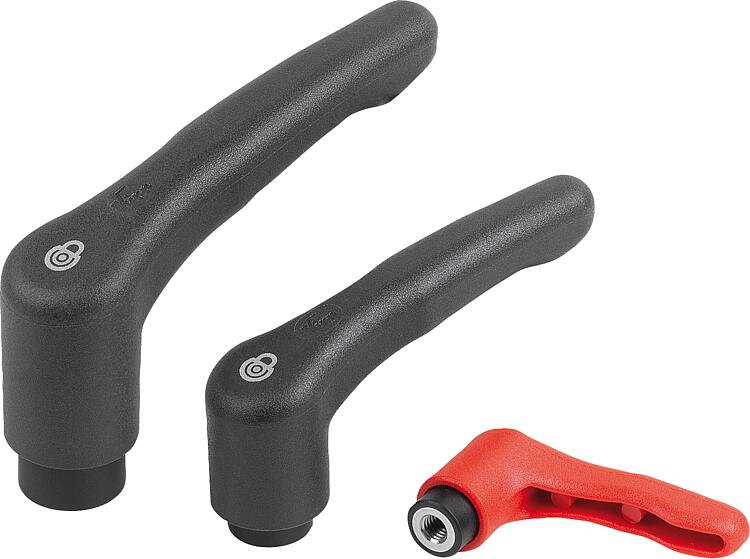

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Las palancas de sujeción con función de seguridad impiden las modificaciones en el punto de sujeción debido a una apertura o cierre accidentales.

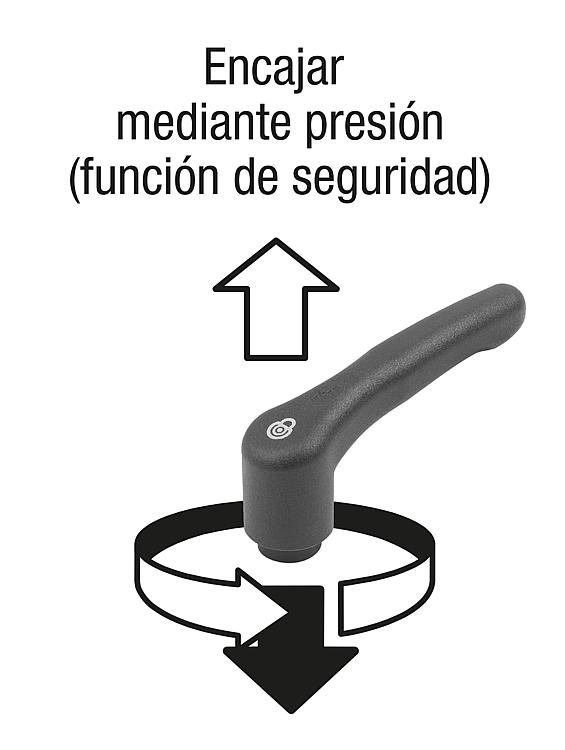

En el estado inicial, la palanca se puede girar libremente y no tiene conexión con el punto de fijación. El dentado no se engrana hasta que no se presiona la empuñadura y entonces se puede soltar o apretar la sujeción.
La reposición tiene lugar por resorte inmediatamente después de soltar la empuñadura. Material:Empuñadura e inserto de termoplástico reforzado.
Casquillo de acero inoxidable.Versión:Acero inoxidable con acabado natural.Ventajas:Protección frente a la apertura o cierre accidentales. Contorno de agarre cerrado sin bordes de interferencia.A petición:Modelos especiales.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06613-12 Palancas de sujeción de plástico con rosca interior y función de seguridad, inserto roscado de acero inoxidable

270 kB

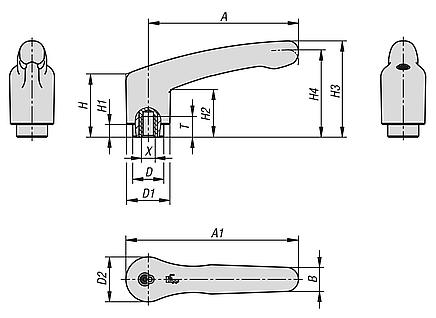

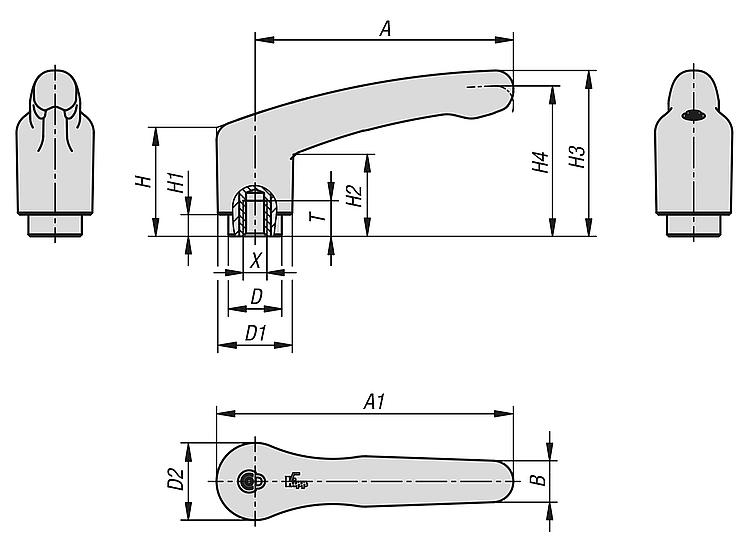

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06613-12-1041	gris antracita RAL 7021	1	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	168.48 MXN
06613-12-1051	gris antracita RAL 7021	1	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	168.48 MXN
06613-12-2051	gris antracita RAL 7021	2	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	198.72 MXN
06613-12-2061	gris antracita RAL 7021	2	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	198.72 MXN
06613-12-2081	gris antracita RAL 7021	2	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	198.72 MXN
06613-12-3081	gris antracita RAL 7021	3	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	245.52 MXN
06613-12-3101	gris antracita RAL 7021	3	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	245.52 MXN
06613-12-10484	rojo tráfico RAL 3020	1	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	168.48 MXN
06613-12-10584	rojo tráfico RAL 3020	1	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	168.48 MXN
06613-12-20584	rojo tráfico RAL 3020	2	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	198.72 MXN
06613-12-20684	rojo tráfico RAL 3020	2	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	198.72 MXN
06613-12-20884	rojo tráfico RAL 3020	2	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	198.72 MXN
06613-12-30884	rojo tráfico RAL 3020	3	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	245.52 MXN
06613-12-31084	rojo tráfico RAL 3020	3	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	245.52 MXN
