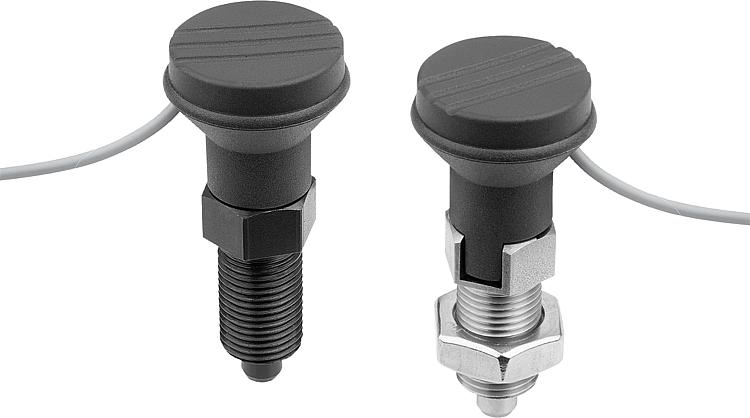

        Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónDescripción del producto:Los pernos de bloqueo se utilizan para impedir una modificación de la posición de bloqueo por fuerzas transversales.
Como ejemplo se puede mencionar el bloqueo de longitud y altura, y el bloqueo de posición en estructuras de máquinas, aparatos, muebles y vehículos especiales.

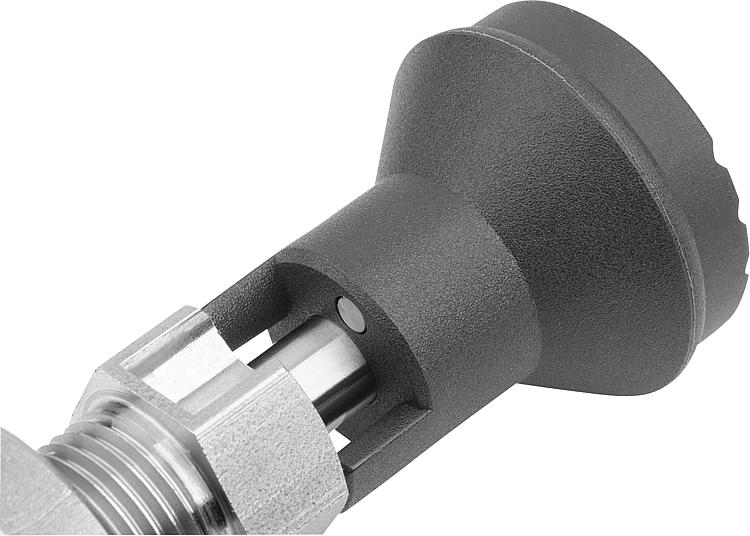

En los pernos de bloqueo con sensor de estado se puede registrar electrónicamente el estado de accionamiento para su procesamiento posterior.
La conexión, por ejemplo a un control de máquina, se realiza mediante un cable de conexión del sensor integrado.Material:Versión de acero:
Casquillo roscado y clavija de bloqueo de acero de corte fácil.

Versión de acero inoxidable:
Clavija de bloqueo endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4034.

Clavija de bloqueo no endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4305.

Botón de maniobra de termoplástico gris antracita.Versión:Versión de acero inoxidable:
Casquillo roscado bruñido.
Clavija de bloqueo endurecida, pulida y bruñida.

Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida, pulida y con acabado natural.
Clavija de bloqueo no endurecida, pulida y con acabado natural.Indicación:El sensor de estado se conmuta durante el enclavamiento con una carrera de S - 1 mm.Datos técnicos:Sensor inductivo:
Circuito de salida: PNP Normalmente abierto (NA)
Tensión de servicio: 6 - 30 V CC
Corriente de servicio: <100 mA
Distancia de conmutación: 1 mm
Frecuencia de conmutación: <4000 Hz
A prueba de cortocircuitos: sí
Protegido contra polaridad inversa: sí
Grado de protección: IP 67
Tipo de conexión: 2 m de cable PVC
Rango de temperatura: -10 °C - +70 °C

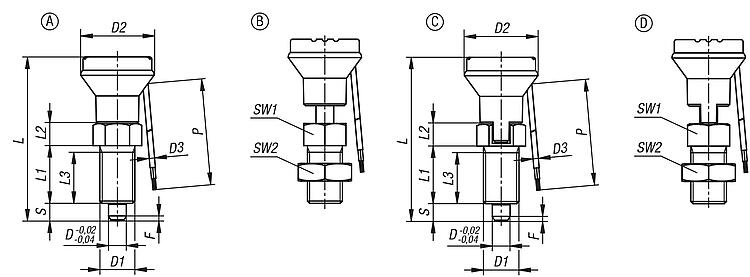

Homologación: CE, c-UL-us, EACAplicación:Los pernos de bloqueo con sensor de estado permiten un control del proceso en función del accionamiento. Además se puede garantizar que la clavija de bloqueo se encuentra en el estado de accionamiento deseado.Seguridad:Los pernos de bloqueo con sensor de estado no son adecuados para garantizar la seguridad de las personas.Indicación sobre el dibujo:

Forma A: sin ranura de bloqueo, sin contratuerca
Forma B: sin ranura de bloqueo, con contratuerca
Forma C: sin ranura de bloqueo, con contratuerca
Forma D: con ranura de bloqueo, con contratuerca

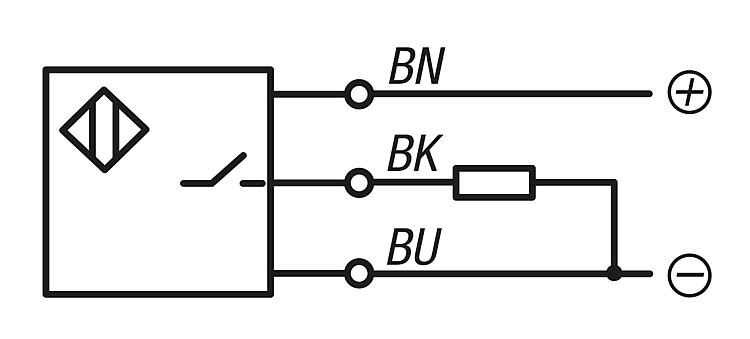

P = Longitud de cable

BN = Marrón
BK = Azul
BU = Negro

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03090-20 Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable

323 kB

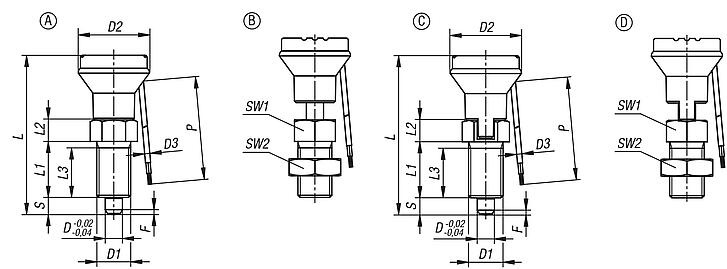

Planos (vista completa)

Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable, forma A

Más información

Planos

Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable, forma A

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Clavija de bloqueo	D	D1	D2	D3	L	L1	L2	L3	Carrera S	SW1	F x 30°	P	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03090-20-11051	A	acero	endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	2,178.40 MXN
03090-20-12061	A	acero	endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	2,210.60 MXN
03090-20-13081	A	acero	endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	2,243.08 MXN
03090-20-14101	A	acero	endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	2,339.96 MXN
03090-20-14121	A	acero	endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	2,404.36 MXN
03090-20-011051	A	acero inoxidable	endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	2,275.28 MXN
03090-20-012061	A	acero inoxidable	endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	2,307.48 MXN
03090-20-013081	A	acero inoxidable	endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	2,404.36 MXN
03090-20-014101	A	acero inoxidable	endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	2,468.76 MXN
03090-20-014121	A	acero inoxidable	endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	2,533.44 MXN
03090-20-111051	A	acero inoxidable	no endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	2,275.28 MXN
03090-20-112061	A	acero inoxidable	no endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	2,307.48 MXN
03090-20-113081	A	acero inoxidable	no endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	2,404.36 MXN
03090-20-114101	A	acero inoxidable	no endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	2,468.76 MXN
03090-20-114121	A	acero inoxidable	no endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	2,533.44 MXN

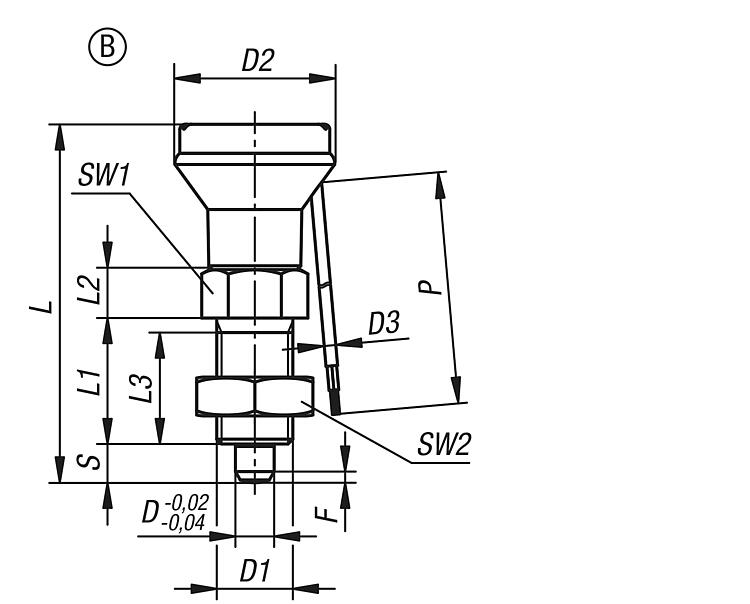

Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable, forma B

Más información

Planos

Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable, forma B

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Clavija de bloqueo	D	D1	D2	D3	L	L1	L2	L3	Carrera S	SW1	SW2	F x 30°	P	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03090-20-21051	B	acero	endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	2,178.40 MXN
03090-20-22061	B	acero	endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	2,210.60 MXN
03090-20-23081	B	acero	endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	2,243.08 MXN
03090-20-24101	B	acero	endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	2,339.96 MXN
03090-20-24121	B	acero	endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	2,404.36 MXN
03090-20-021051	B	acero inoxidable	endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	2,275.28 MXN
03090-20-022061	B	acero inoxidable	endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	2,307.48 MXN
03090-20-023081	B	acero inoxidable	endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	2,404.36 MXN
03090-20-024101	B	acero inoxidable	endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	2,468.76 MXN
03090-20-024121	B	acero inoxidable	endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	2,533.44 MXN
03090-20-121051	B	acero inoxidable	no endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	2,275.28 MXN
03090-20-122061	B	acero inoxidable	no endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	2,307.48 MXN
03090-20-123081	B	acero inoxidable	no endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	2,404.36 MXN
03090-20-124101	B	acero inoxidable	no endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	2,468.76 MXN
03090-20-124121	B	acero inoxidable	no endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	2,533.44 MXN

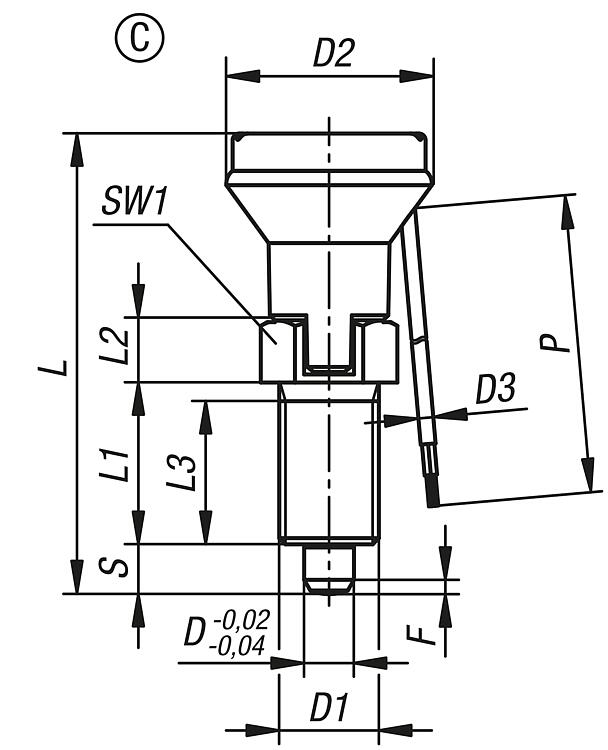

Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable, forma C

Más información

Planos

Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable, forma C

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Clavija de bloqueo	D	D1	D2	D3	L	L1	L2	L3	Carrera S	SW1	F x 30°	P	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03090-20-31051	C	acero	endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	2,226.56 MXN
03090-20-32061	C	acero	endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	2,259.04 MXN
03090-20-33081	C	acero	endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	2,291.24 MXN
03090-20-34101	C	acero	endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	2,388.12 MXN
03090-20-34121	C	acero	endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	2,452.52 MXN
03090-20-031051	C	acero inoxidable	endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	2,323.44 MXN
03090-20-032061	C	acero inoxidable	endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	2,355.92 MXN
03090-20-033081	C	acero inoxidable	endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	2,452.52 MXN
03090-20-034101	C	acero inoxidable	endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	2,516.92 MXN
03090-20-034121	C	acero inoxidable	endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	2,581.60 MXN
03090-20-132061	C	acero inoxidable	no endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	2,355.92 MXN
03090-20-131051	C	acero inoxidable	no endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	2,323.44 MXN
03090-20-133081	C	acero inoxidable	no endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	2,452.52 MXN
03090-20-134101	C	acero inoxidable	no endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	2,516.92 MXN
03090-20-134121	C	acero inoxidable	no endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	2,581.60 MXN

Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable, forma D

Más información

Planos

Pernos de bloqueo de acero o acero inoxidable con sensor de estado y cable, forma D

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Clavija de bloqueo	D	D1	D2	D3	L	L1	L2	L3	Carrera S	SW1	SW2	F x 30°	P	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03090-20-41051	D	acero	endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	2,226.56 MXN
03090-20-42061	D	acero	endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	2,259.04 MXN
03090-20-43081	D	acero	endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	2,291.24 MXN
03090-20-44101	D	acero	endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	2,388.12 MXN
03090-20-44121	D	acero	endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	2,452.52 MXN
03090-20-041051	D	acero inoxidable	endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	2,323.44 MXN
03090-20-042061	D	acero inoxidable	endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	2,355.92 MXN
03090-20-043081	D	acero inoxidable	endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	2,452.52 MXN
03090-20-044101	D	acero inoxidable	endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	2,516.92 MXN
03090-20-044121	D	acero inoxidable	endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	2,581.60 MXN
03090-20-142061	D	acero inoxidable	no endurecido	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	2,355.92 MXN
03090-20-141051	D	acero inoxidable	no endurecido	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	2,323.44 MXN
03090-20-143081	D	acero inoxidable	no endurecido	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	2,452.52 MXN
03090-20-144101	D	acero inoxidable	no endurecido	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	2,516.92 MXN
03090-20-144121	D	acero inoxidable	no endurecido	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	2,581.60 MXN
