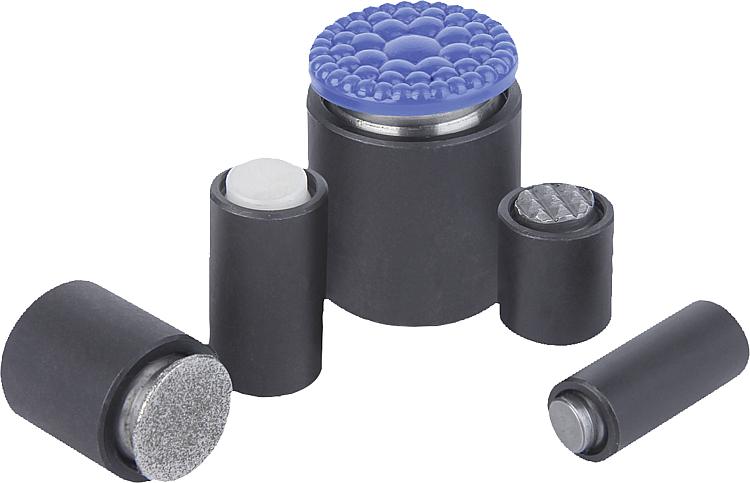

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Cuerpo de acero para temple y revenido.
Bola:
Formas C y F, acero para herramientas.
Forma K de POM.
Forma O, acero inoxidable con superficie de diamante.
Forma P, acero inoxidable con superficie de poliuretano.
Versión:Cuerpo tratado en caliente y bruñido.
Bola:
Formas C y F, endurecida y bruñida.
Forma K, bola de POM de color blanco.
Forma O, superficie equiparable a granos abrasivos de 100.
Forma P, poliuretano, dureza de 60° Shore.
Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo brutas y tratadas.
Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos.

Bola asegurada contra torsiones.

Forma O: la superficie abrasiva de diamante está firmemente soldada a la bola. Resulta ideal como soporte de aplicaciones lisas o resbaladizas con un mínimo de presión de sujeción. En este caso, las partículas de diamante transmiten una alta fuerza de retención sobre una superficie muy pequeña con el mínimo impacto. La superficie de diamante ofrece una excelente resistencia al desgaste.

Forma P: la superficie de poliuretano está firmemente unida a la bola por vulcanización. Es resistente a la abrasión y no destiñe. Ofrece una protección óptima para evitar daños en superficies delicadas. La superficie perlada admite una alta fuerza de retención y permite el escape del aire, de modo que no se produce ningún efecto de succión entre la superficie de contacto y el soporte con bola oscilante.
Ventajas:La junta tórica integrada sostiene la bola e impide la entrada de agua y partículas extrañas.
Esto garantiza un movimiento homogéneo.

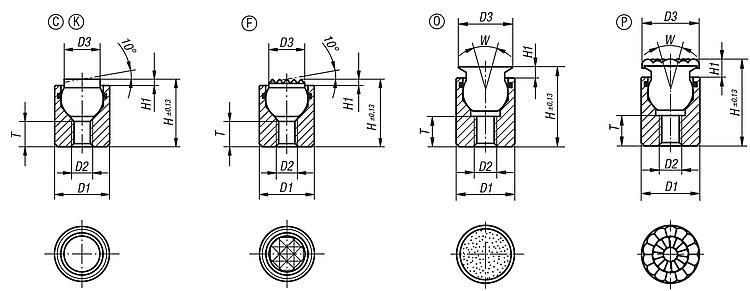

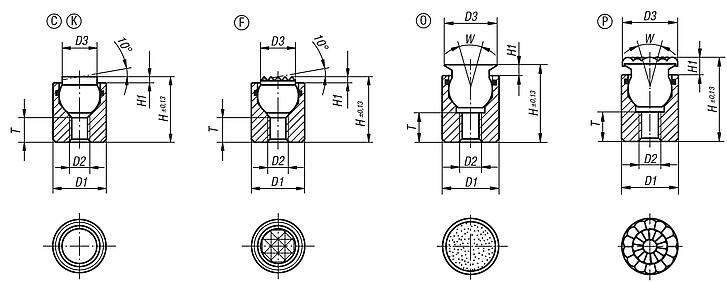

Indicación sobre el dibujo:
Forma C: bola de acero aplanada, plana
Forma F: bola de acero aplanada, con acanaladura
Forma K: bola POM aplanada, plana
Forma O: bola de acero inoxidable con superficie de diamante

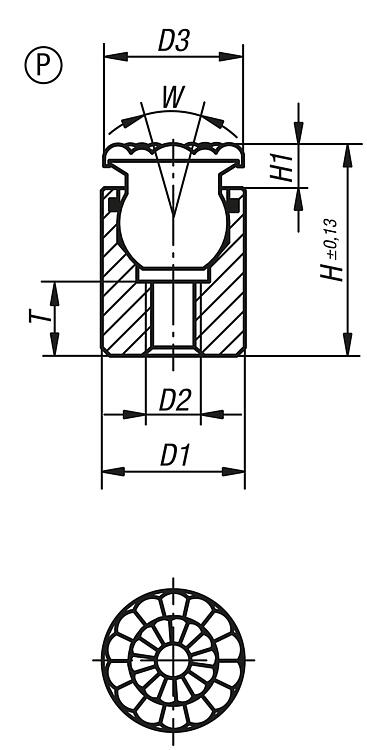

Forma P: bola de acero inoxidable con superficie de poliuretano
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 02002 Soportes con bola oscilante con junta tórica 165 kB

Planos (vista completa)

Soportes con bola oscilante con junta tórica

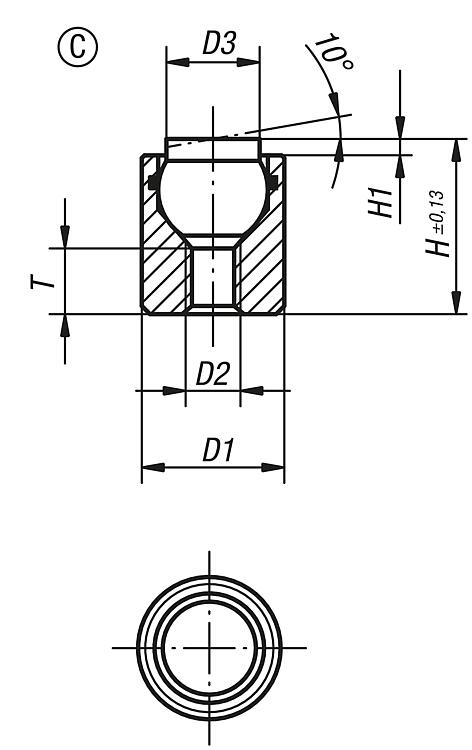

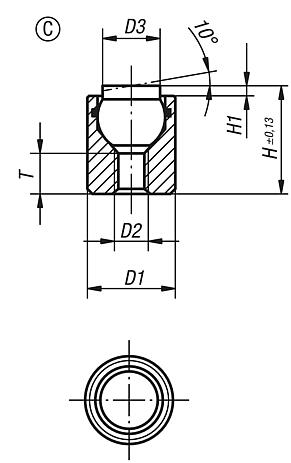

Soportes con bola oscilante, con junta tórica, forma C, bola de acero aplanada, plana

Más información

Planos

Soportes con bola oscilante, con junta tórica, forma C, bola de acero aplanada, plana

Selección/filtro de artículos

ReferenciaFormaD1D2D3HH1TØ de bolaCapacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02002-104X012C10M46121,54,5712 785.40 MXN
02002-104X025C10M46251,512712 814.24 MXN
02002-105X016C13M58,5161,551020 872.20 MXN
02002-105X025C13M58,5251,5121020 900.48 MXN

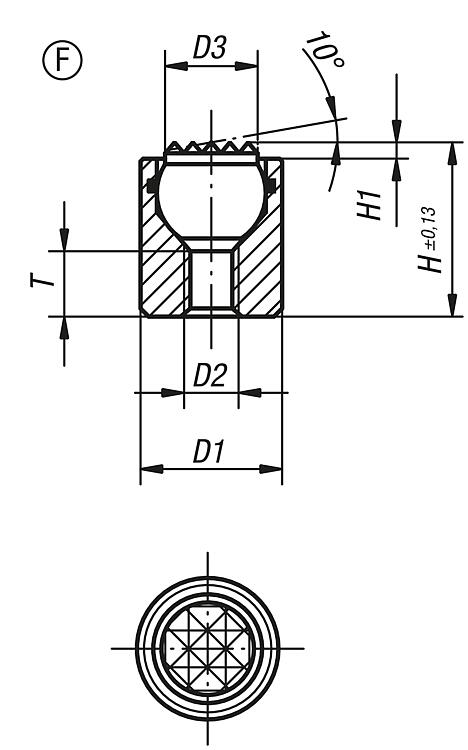

Soportes con bola oscilante, con junta tórica, forma F, bola de acero aplanada, con acanaladura

Más información

Planos

Soportes con bola oscilante, con junta tórica, forma F, bola de acero aplanada, con acanaladura

Selección/filtro de artículos

ReferenciaFormaD1D2D3HH1TØ de bolaCapacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02002-304X012F10M46121,54,5712 842.80 MXN
02002-304X025F10M46251,512712 889.84 MXN
02002-305X016F13M58,5161,551020 936.32 MXN
02002-305X025F13M58,5251,5121020 961.80 MXN

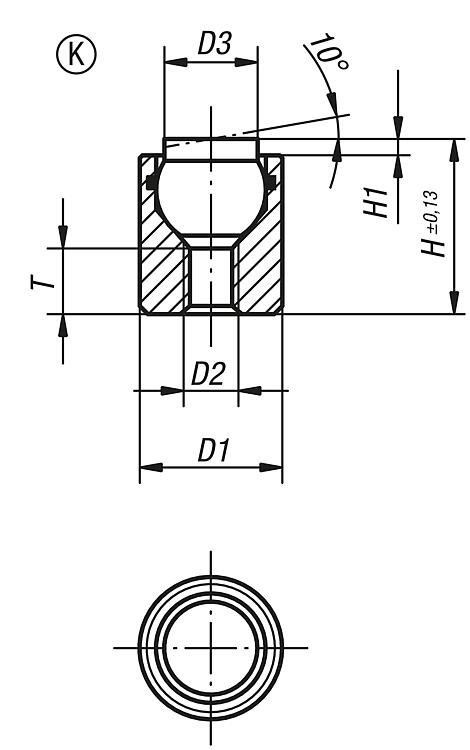

Soportes con bola oscilante con junta tórica, forma K, bola de POM aplanada, plana

Más información

Planos

Soportes con bola oscilante con junta tórica, forma K, bola de POM aplanada, plana

Selección/filtro de artículos

ReferenciaFormaD1D2D3HH1TØ de bolaCapacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02002-704X012K10M46121,54,572 756.28 MXN
02002-704X025K10M46251,51272 777.84 MXN
02002-705X016K13M58,5161,55104 842.80 MXN
02002-705X025K13M58,5251,512104 867.44 MXN

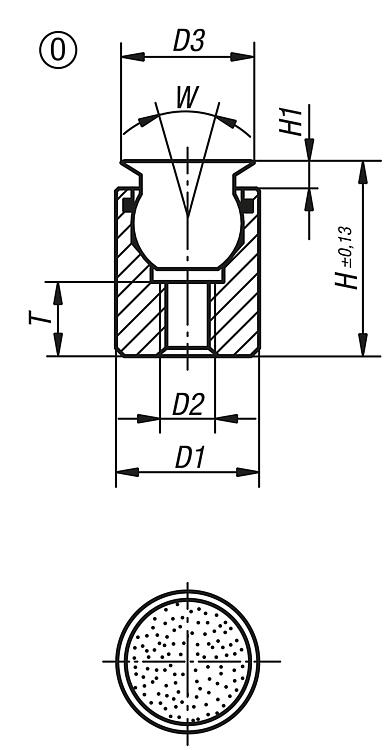

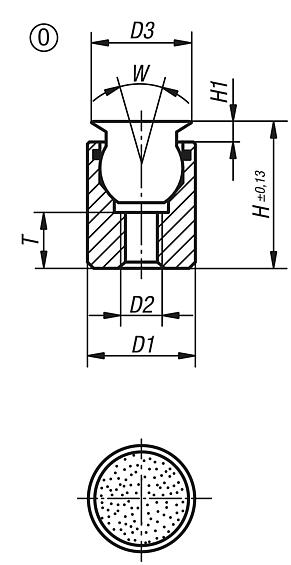

Soportes con bola oscilante con junta tórica, forma O, bola de acero inoxidable con superficie de diamante

Más información

Planos

Soportes con bola oscilante con junta tórica, forma O, bola de acero inoxidable con superficie de diamante

Selección/filtro de artículos

ReferenciaFormaD1D2D3HH1TWØ de bolaCapacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02002-504X012O10M4812,523,528711,5 876.96 MXN
02002-504X025O10M4825,52928711,5 924.28 MXN
02002-505X017O13M51117,536,5281019,8 941.64 MXN
02002-505X026O13M51126,539281019,8 965.72 MXN
02002-506X021O17M6142137,5281327,4 1,018.36 MXN
02002-508X024O19M8192448,5241538,6 1,173.48 MXN
02002-510X028O24M10212849242058,3 1,289.96 MXN

Soportes con bola oscilante con junta tórica, forma P, bola de acero inoxidable con superficie de poliuretano

Más información

Planos

Soportes con bola oscilante con junta tórica, forma P, bola de acero inoxidable con superficie de poliuretano

Selección/filtro de artículos

ReferenciaForma

D1D2D3HH1WTØ de bolaCADAcc.PrecioPedir
02002-604X014P10M41014,54283,57 852.60 MXN
02002-604X027P10M41027,542897 900.20 MXN
02002-605X019P13M51319,55286,510 897.96 MXN
02002-605X028P13M51328,5528910 922.60 MXN
02002-606X023P17M616235287,513 971.04 MXN
02002-608X026P19M821266248,515 1,107.96 MXN
02002-610X030P24M102330624920 1,287.72 MXN
