        Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 80 mm

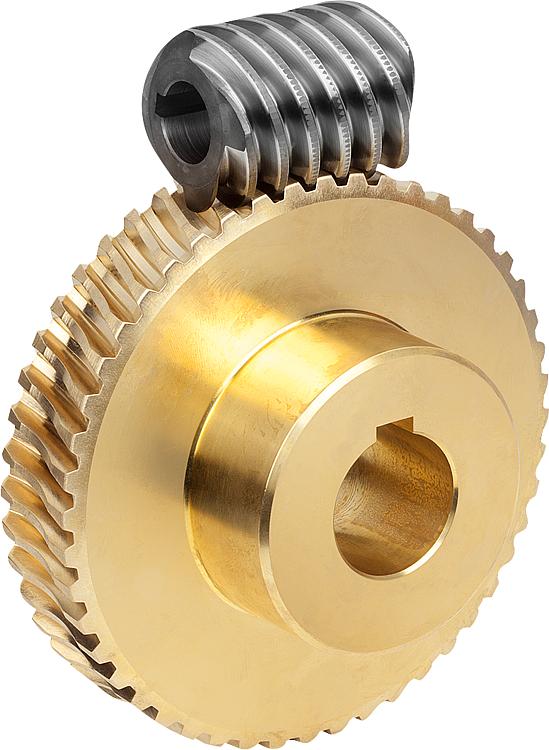

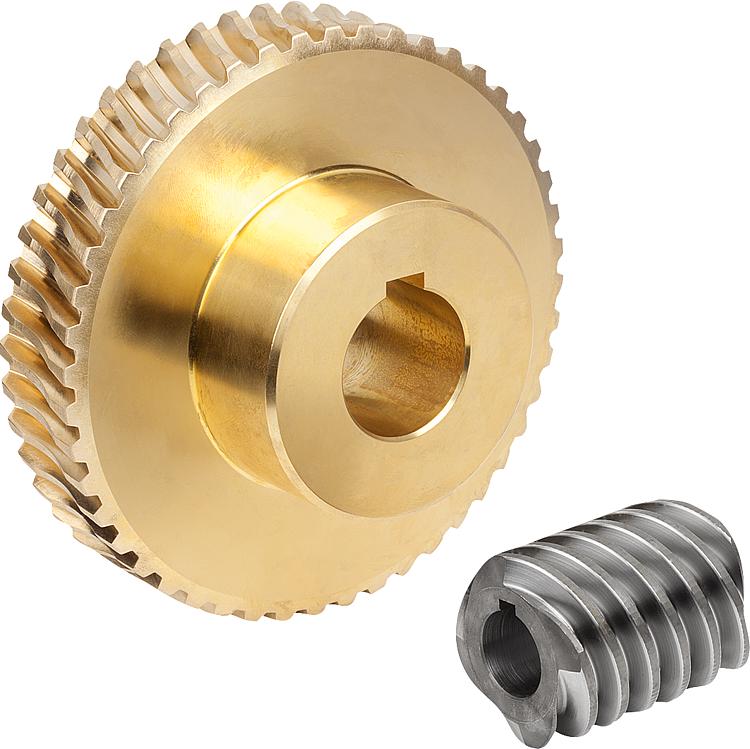

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tornillo sinfín de acero.
Rueda helicoidal de CuZn37Mn3Al2PbSi-S40.Versión:Tornillo sinfín de avance derecho, templado por cementación HV 620 – 700, cantos y perforación pulidos.Indicación de pedido:Las ruedas/tornillos sinfín solo se pueden combinar con la misma distancia entre ejes y la misma relación de transmisión respecto a un conjunto de rueda helicoidal.Indicación:Los conjuntos de rueda helicoidal están formados por un tornillo sinfín, y una rueda helicoidal. Sirven para fabricar engranajes helicoidales con eje en ángulo de 90º. Los engranajes helicoidales permiten hacer transmisiones muy grandes a lento en solo un paso.

El dentado presenta laterales en forma de K y su ángulo de ataque es de 15º. Los conjuntos de rueda helicoidal se suministran ya perforados.

Los pares de salida T2 indicados son los pares permitidos para la rueda helicoidal. Son aplicables a una velocidad de entrada al tornillo sinfín de 2800 rpm.

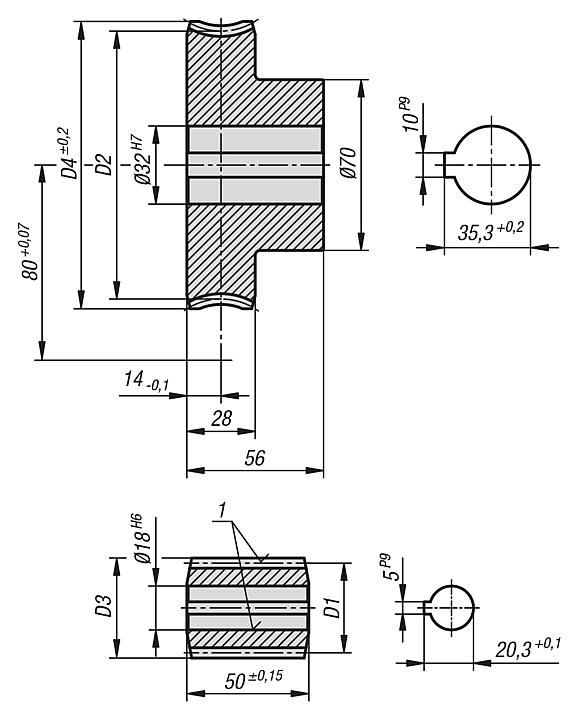

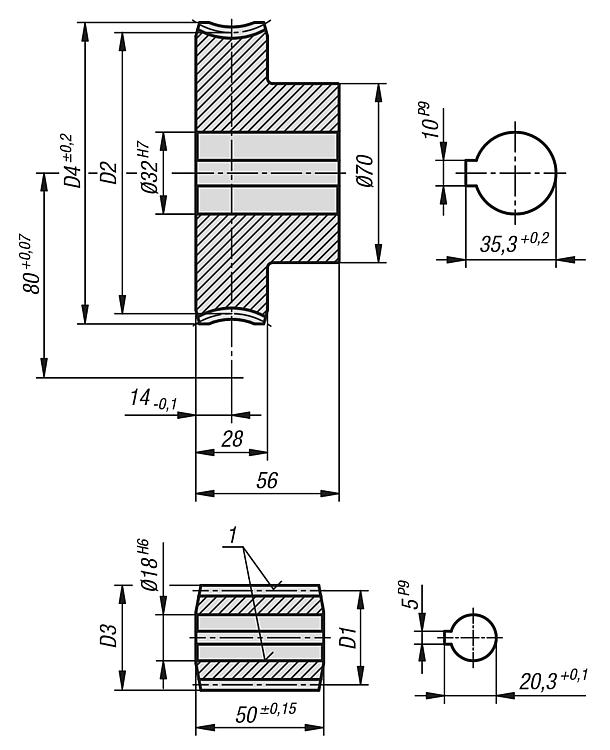

Los conjuntos de rueda helicoidal son aptos para funcionamiento continuo a altas revoluciones y altos momentos de torsión.Indicación sobre el dibujo:

1) Pulido

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22500 Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 80 mm

742 kB

Indicación técnica para juegos de engranajes de tornillo sinfín

300 kB

Planos

Selección/filtro de artículos

Referencia	Descripción	Relación de transmisión	Ángulo de pendiente	Módulo	Z1	D1	D3	Z2	D2	D4	Par de salida T2 (Nm) Grasa mineral	Par de salida T2 (Nm) Aceite mineral	Par de salida T2 (Nm) Aceite sintético	Precio
22500-801006	Sin Fin	-	23° 35	4	4	40	48	-	-	-	150	180	225	1,648.08 MXN
22500-802006	Rueda Helicoidal	6,75:1	23° 35	4	-	-	-	27	120	132	150	180	225	6,348.72 MXN
22500-801012	Sin Fin	-	16° 36	2,5	4	35	40	-	-	-	243	290	365	1,648.08 MXN
22500-802012	Rueda Helicoidal	12:1	16° 36	2,5	-	-	-	48	125	132,5	243	290	365	6,348.72 MXN
22500-801020	Sin Fin	-	8° 58	3	2	38,5	44,5	-	-	-	290	348	435	1,648.08 MXN
22500-802020	Rueda Helicoidal	20:1	8° 58	3	-	-	-	40	121,5	130,5	290	348	435	6,348.72 MXN
22500-801030	Sin Fin	-	5° 44	4	1	40	48	-	-	-	348	417	522	1,648.08 MXN
22500-802030	Rueda Helicoidal	30:1	5° 44	4	-	-	-	30	120	132,5	348	417	522	6,348.72 MXN
22500-801050	Sin Fin	-	4° 6	2,5	1	35	40	-	-	-	248	297	372	1,648.08 MXN
22500-802050	Rueda Helicoidal	50:1	4° 6	2,5	-	-	-	50	125	132,5	248	297	372	6,348.72 MXN
22500-801080	Sin Fin	-	2° 9	1,5	1	40	43	-	-	-	213	255	320	1,648.08 MXN
22500-802080	Rueda Helicoidal	80:1	2° 9	1,5	-	-	-	80	120	124,5	213	255	320	6,348.72 MXN
