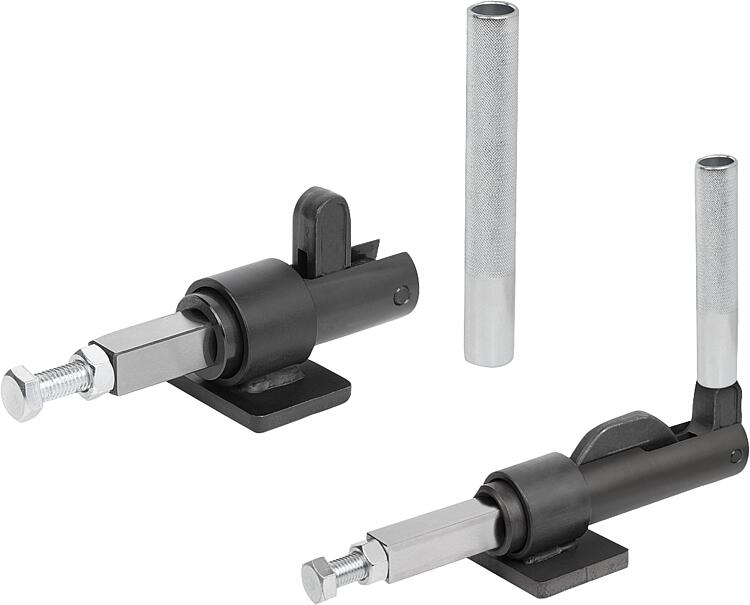

05837-22Dispositivos de sujeción de biela de acero, versión pesada,... |
Volver |
|
|

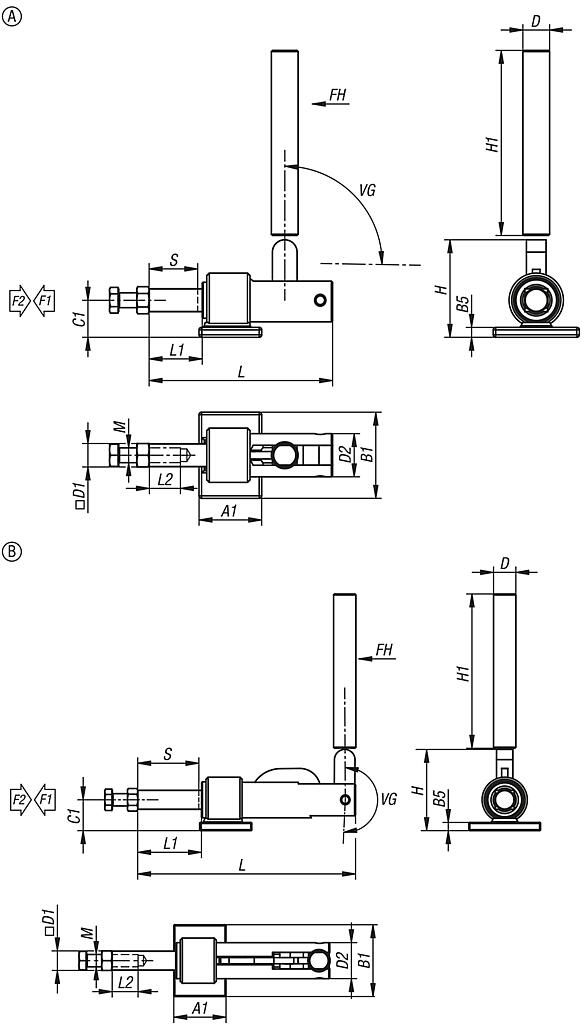

DescripciónMaterial:Acero.Versión:Acero galvanizado.Indicación:Forma A: Los dispositivos de sujeción se bloquean con la posición de empuñadura cerrada.
Por este motivo, solo se pueden instalar a presión.
Forma B: Los dispositivos de sujeción se bloquean con la posición de empuñadura abierta o cerrada.
Por este motivo, se pueden instalar tanto a presión como por tracción.Montaje:Mediante soldadura o con perforaciones individuales realizadas por el cliente.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|

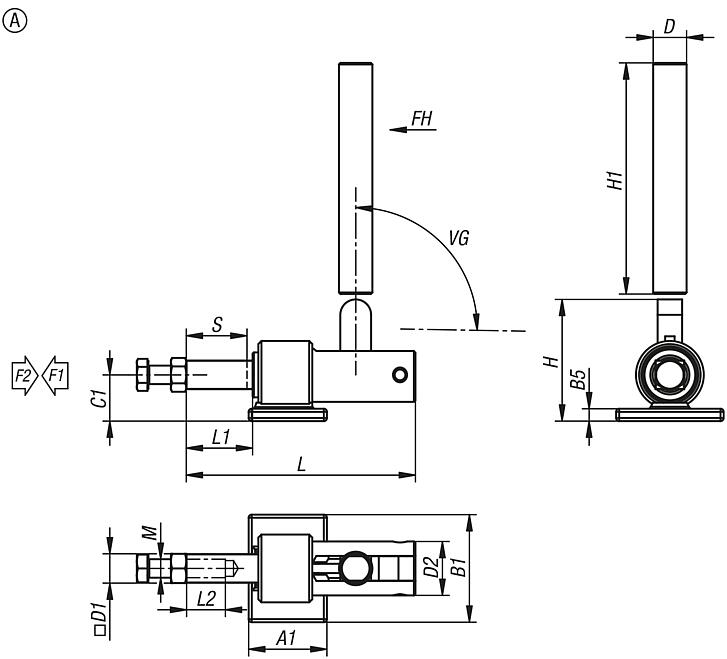

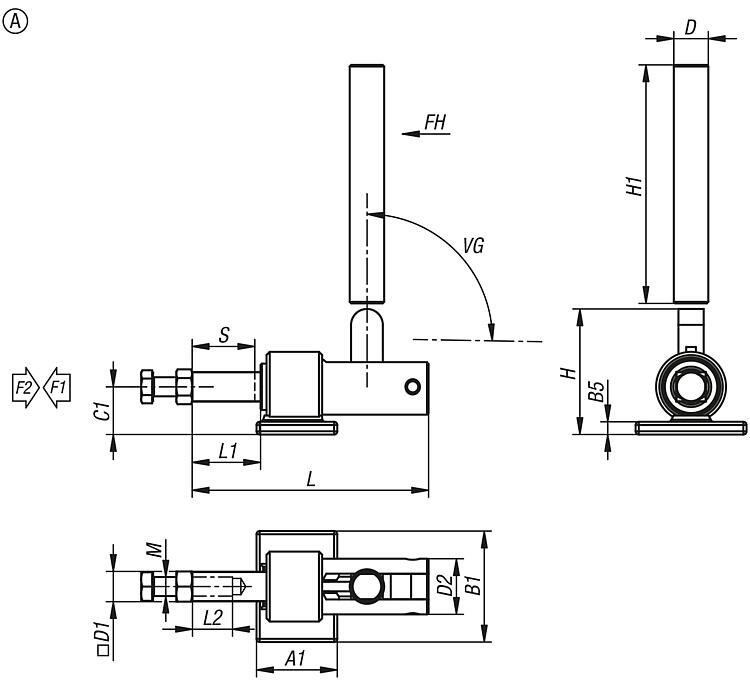

Dispositivos de sujeción de biela de acero, versión pesada, soldables, fuerza de retención hasta 22250 N, forma A |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | A1 | B1 | B5 | C1 | D
| D1 | D2 | H | H1 | Carrera
S | L | L1 | L2 | M | Ángulo de
apertura de
la empuñadura | Fuerza
manual
FH N | Fuerza de
sujeción
F1 N | Fuerza de
retención
F2 N | CAD | Acc. | Precio | Pedir |
|---|

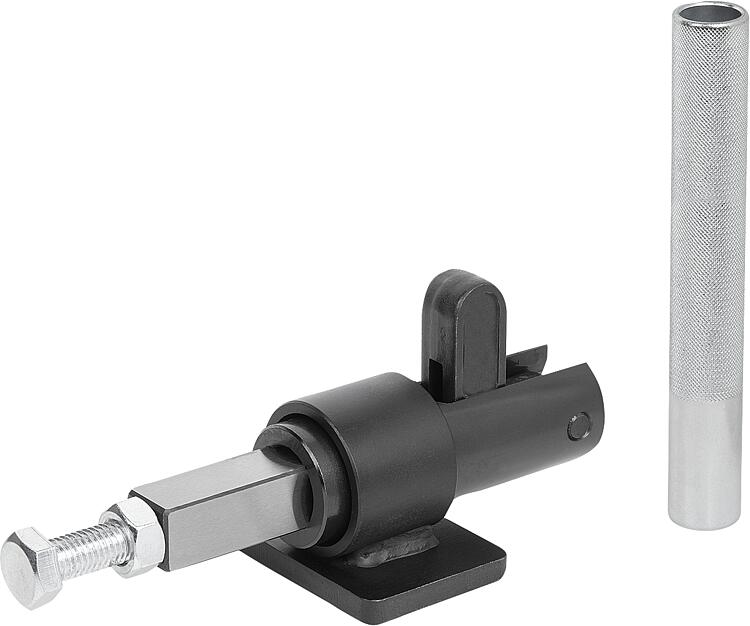

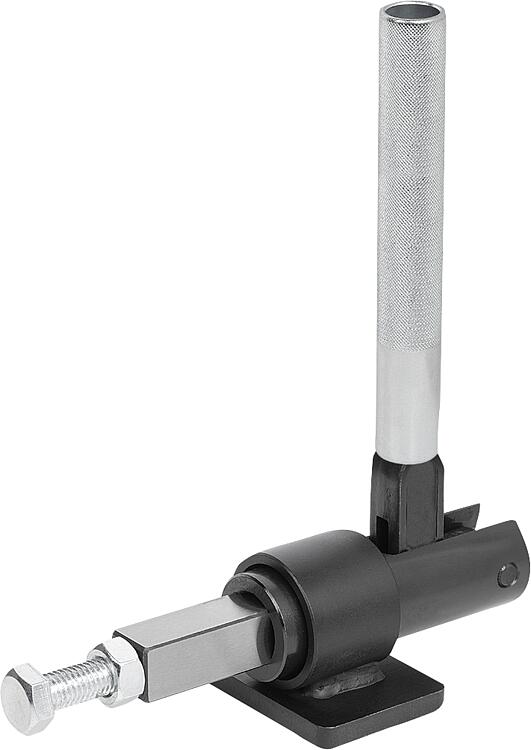

| 05837-22-0111501 | A | 50,8 | 69,8 | 8 | 30 | 21,7 | 18,6 | 35 | 79 | 150 | 43,8 | 148,8 | 46,8 | 25,4 | M12x50 | 91° | 120 | 3800 | 11150 |  | | 3,427.32 MXN | | | 05837-22-0222501 | A | 70 | 90 | 11,1 | 40 | 27,2 | 25 | 45 | 87 | 150 | 55 | 198 | 65 | 38,1 | M16X50 | 88° | 140 | 4500 | 22250 | | | 3,936.66 MXN | |
|

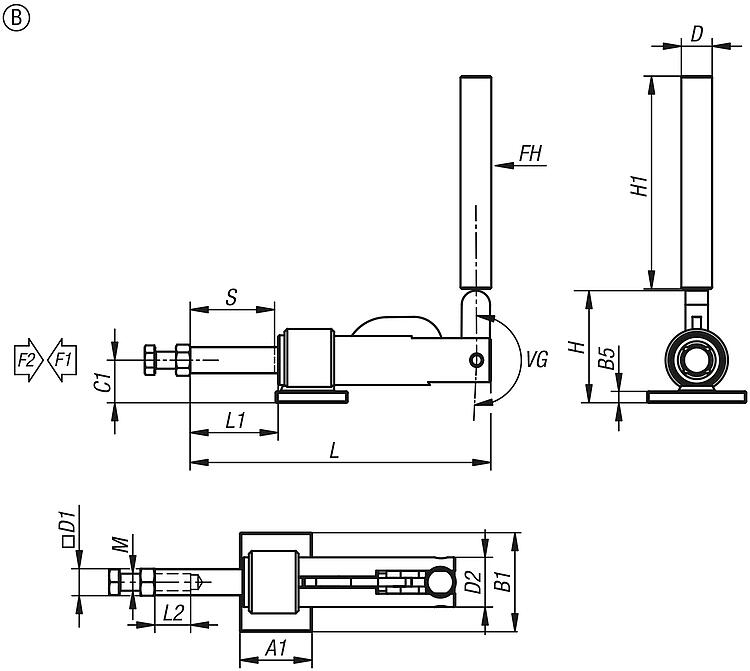

Dispositivos de sujeción de biela de acero, versión pesada, soldables, fuerza de retención hasta 22250 N, forma B |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | A1 | B1 | B5 | C1 | D
| D1 | D2 | H | H1 | Carrera
S | L=Longitud | L1 | L2 | M | Ángulo de
apertura de
la empuñadura | Fuerza
manual
FH N | Fuerza de
sujeción
F1 N | Fuerza de
retención
F2 N | CAD | Acc. | Precio | Pedir |
|---|

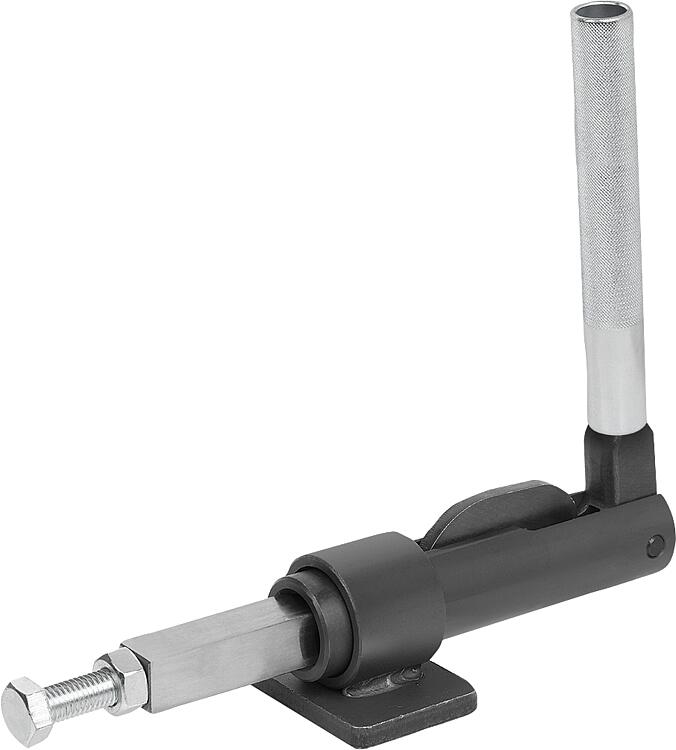

| 05837-22-0111502 | B | 50,8 | 69,8 | 8 | 30 | 21,7 | 18,6 | 35 | 79 | 150 | 59,5 | 212 | 62 | 25,4 | M12x50 | 183° | 120 | 3800 | 11150 | | | 4,178.46 MXN | | | 05837-22-0222502 | B | 70 | 90 | 11,1 | 40 | 27,2 | 25 | 45 | 87 | 150 | 77,8 | 272 | 78,4 | 38,1 | M16X50 | 183° | 140 | 4500 | 22250 | | | 4,619.68 MXN | |
|
