        Dispositivos de sujeción rápida verticales con pie horizontal y brazo de soporte completo

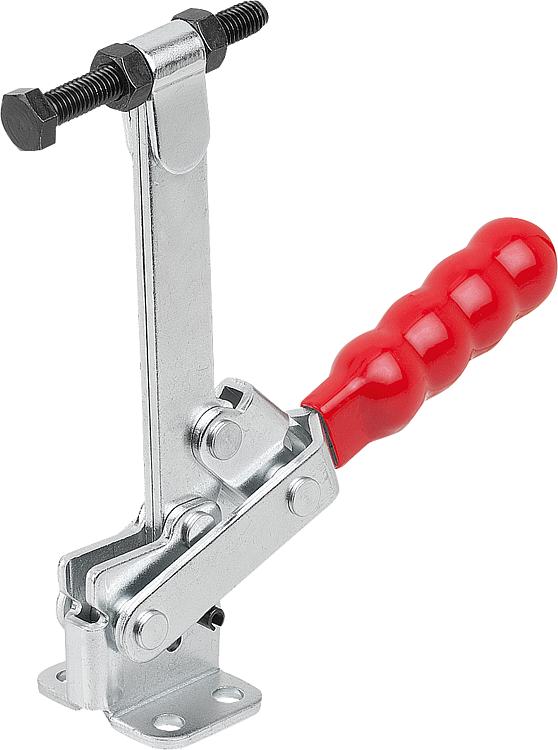

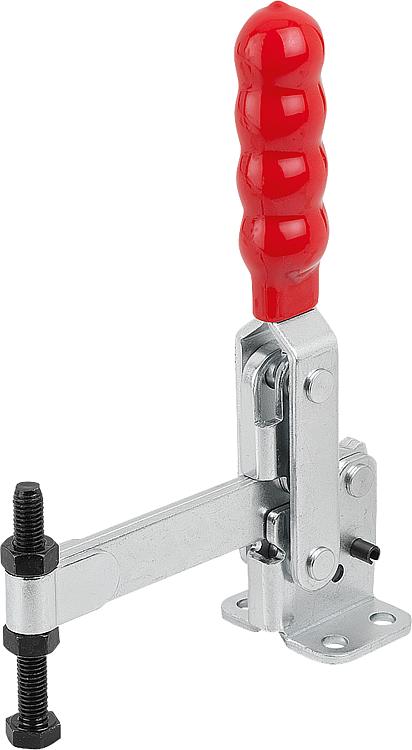

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Acero cincado.

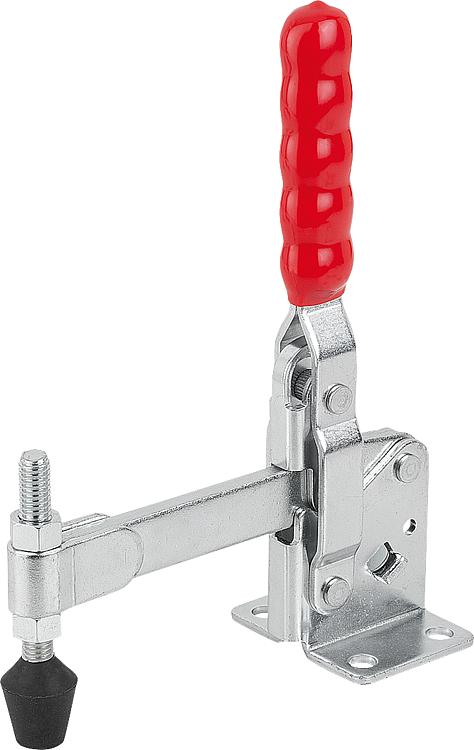

Empuñadura de plástico resistente al aceite.Indicación:En la versión 05725-01-04000 se suministra una pieza de presión de neopreno.
Mordaza del husillo soldable.Accesorios:05240
05241
05260
05885-01
05887-01
05888
05280
05880-01Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05725-01 Dispositivos de sujeción rápida verticales con pie horizontal y brazo de soporte completo

334 kB

Indicación técnica

1,7 MB

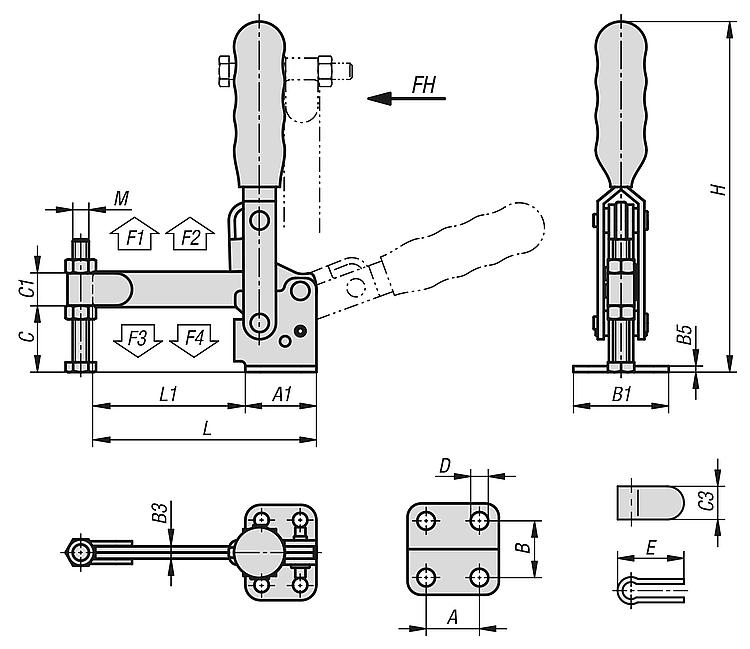

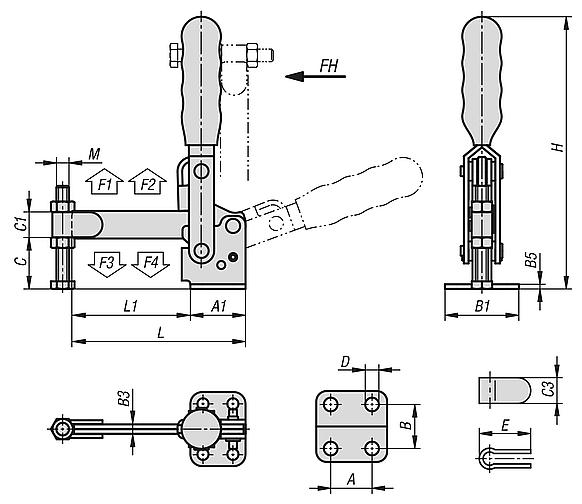

Planos

Selección/filtro de artículos

Referencia	Ángulo de apertura del brazo de sujeción	Ángulo de apertura de la empuñadura	Fuerza manual FH N	Fuerza de retención F1 N	Fuerza de retención F2 N	Fuerza de sujeción F3 N	Fuerza de sujeción F4 N	Precio
05725-01-02600	90°	70°	150	1000	2600	800	1600	481.78 MXN
05725-01-04000	112°	61°	250	2000	4000	1400	3000	676.52 MXN
05725-01-04400	90°	70°	200	2200	4400	1400	2800	621.14 MXN
05725-01-07000	90°	70°	250	3200	7000	1400	3000	1,052.48 MXN
05725-01-08000	100°	50°	280	3000	8000	1800	3900	1,063.14 MXN

Referencia	A	A1	B	B1	B3	B5	C	C1	C3	D	E	H	L	L1	M	Precio
05725-01-02600	19	35	32	47	6	3	32	17,5	16	7,1	31	173	111,9	73,9	M8x60	481.78 MXN
05725-01-04000	31,8	49,2	45,3	64,3	8	3	44	19	20	8,7	40	206	140,3	91,1	M10x85	676.52 MXN
05725-01-04400	32	50	45	64	8	4	42	22	20	8,3	40	218	148	98	M10x80	621.14 MXN
05725-01-07000	32	53	45	64	10	5	51	25	23	8,7	44	226	178	128	M12x100	1,052.48 MXN
05725-01-08000	50,8	76,2	69,8	95,2	10	8	82,1	31,8	32	12,3	50	303	234	157,8	M16x150	1,063.14 MXN
