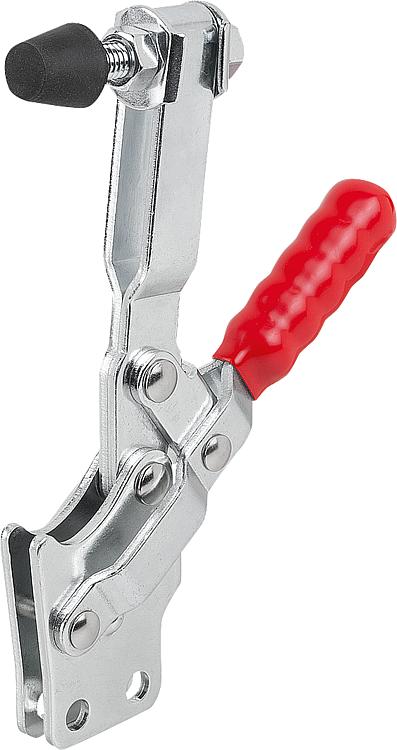

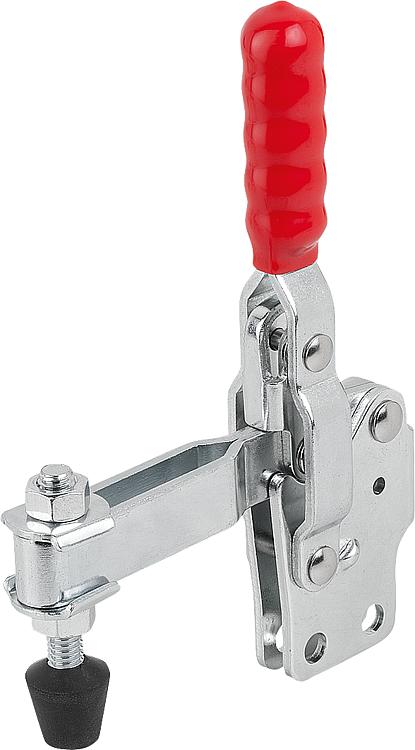

        Dispositivos de sujeción rápida verticales con pie vertical y husillo de presión ajustable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Acero cincado.
Empuñadura de plástico resistente al aceite.Indicación:Husillo de presión con pieza de presión de neopreno.Accesorios:05240
05241
05260
05885-01
05887-01
05888
05280
05891-01Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05700-10 Dispositivos de sujeción rápida verticales con pie vertical y husillo de presión ajustable

281 kB

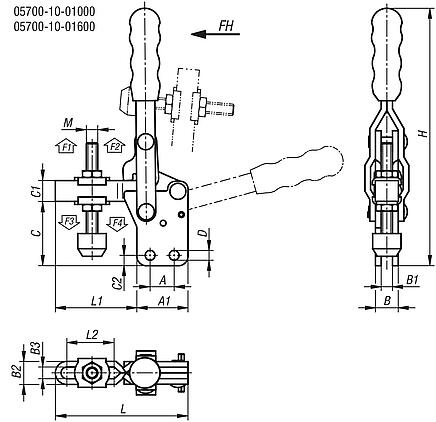

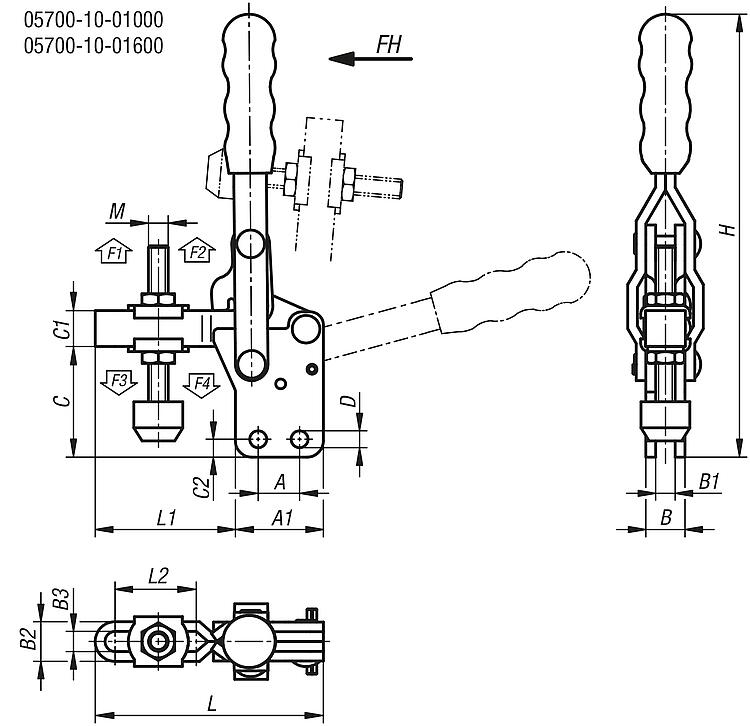

Planos

Selección/filtro de artículos

Referencia	Ángulo de apertura del brazo de sujeción	Ángulo de apertura de la empuñadura	Fuerza manual FH N	Fuerza de retención F1 N	Fuerza de retención F2 N	Fuerza de sujeción F3 N	Fuerza de sujeción F4 N	Precio
05700-10-01000	120°	85°	80	700	1000	500	750	301.86 MXN
05700-10-01600	95°	75°	100	1200	1600	800	1000	391.56 MXN
05700-10-02400	100°	56°	150	1200	2400	800	1600	466.44 MXN
05700-10-04000	112°	61°	250	2000	4000	1400	3000	645.58 MXN

Referencia	A	A1	B	B1	B2	B3	C	C1	C2	D	H	L	L1	L2	M	Precio
05700-10-01000	16	26	8	4	9,5	5,5	27,6	9	5	4,4	99,7	57	31	16,6	M5x40	301.86 MXN
05700-10-01600	12,7	27	12	6	12,2	6,2	34	11	5,5	5,2	136	70	43	24,9	M6x50	391.56 MXN
05700-10-02400	19	34,9	12	6	14,3	8,3	46,8	16	7,1	7,2	156	117,2	73,2	49,4	M8x63	466.44 MXN
05700-10-04000	31,8	49,2	14	8	19	11	67,2	19	9,5	8,7	229	139,5	90,3	63,5	M10x85	645.58 MXN
