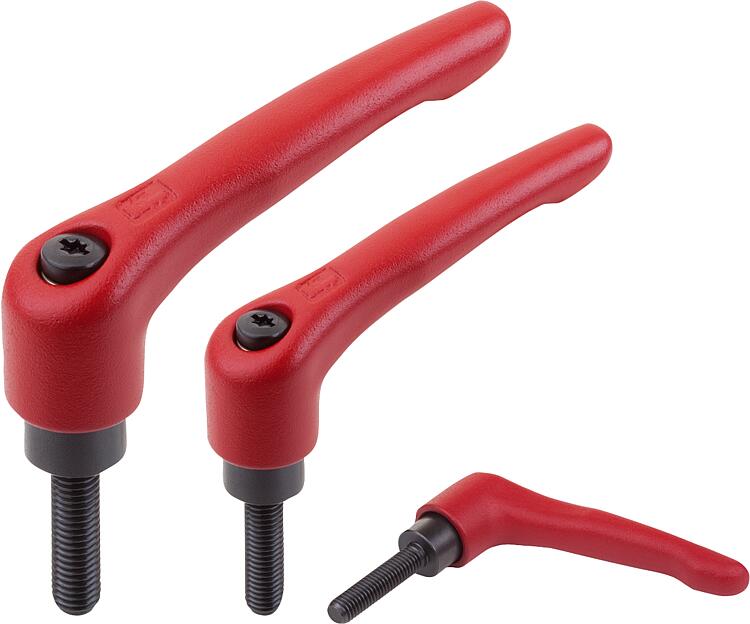

        Palancas de sujeción de acero con rosca exterior, inserto roscado de acero bruñido

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura de 1.0401.
Otras partes de acero con clase de resistencia 5.8.Versión:Empuñadura recubierta con plástico de estructura fina.
Partes de acero bruñido.Indicación:Colores estándar suministrados:
Rojo RAL 3003 de estructura fina.

Con L ≥ 60 mm, la rosca tiene 60 mm de longitud.
Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06443 Palancas de sujeción de acero con rosca exterior, inserto roscado de acero bruñido

245 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Color	Tamaño	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	L	Precio
06443-10527X10	rojo rubí RAL 3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	175.92 MXN
06443-10527X15	rojo rubí RAL 3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	175.92 MXN
06443-10527X20	rojo rubí RAL 3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	175.92 MXN
06443-10527X25	rojo rubí RAL 3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	175.92 MXN
06443-10527X30	rojo rubí RAL 3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	175.92 MXN
06443-10527X35	rojo rubí RAL 3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	35	180.72 MXN
06443-10527X40	rojo rubí RAL 3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	180.72 MXN
06443-10527X45	rojo rubí RAL 3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	45	180.72 MXN
06443-10527X50	rojo rubí RAL 3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	180.72 MXN
06443-10627X10	rojo rubí RAL 3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	175.92 MXN
06443-10627X15	rojo rubí RAL 3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	175.92 MXN
06443-10627X20	rojo rubí RAL 3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	175.92 MXN
06443-10627X25	rojo rubí RAL 3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	175.92 MXN
06443-10627X30	rojo rubí RAL 3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	175.92 MXN
06443-10627X35	rojo rubí RAL 3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	35	180.72 MXN
06443-10627X40	rojo rubí RAL 3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	180.72 MXN
06443-10627X45	rojo rubí RAL 3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	45	180.72 MXN
06443-10627X50	rojo rubí RAL 3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	180.72 MXN
06443-20627X15	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	233.28 MXN
06443-20627X20	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	233.28 MXN
06443-20627X25	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	233.28 MXN
06443-20627X30	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	233.28 MXN
06443-20627X35	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	35	245.04 MXN
06443-20627X40	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	245.04 MXN
06443-20627X45	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	45	245.04 MXN
06443-20627X50	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	245.04 MXN
06443-20627X55	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	55	245.04 MXN
06443-20627X60	rojo rubí RAL 3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	245.04 MXN
06443-20827X15	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	233.28 MXN
06443-20827X20	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	233.28 MXN
06443-20827X25	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	233.28 MXN
06443-20827X30	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	233.28 MXN
06443-20827X35	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	35	245.04 MXN
06443-20827X40	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	245.04 MXN
06443-20827X45	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	45	245.04 MXN
06443-20827X50	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	245.04 MXN
06443-20827X55	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	55	245.04 MXN
06443-20827X60	rojo rubí RAL 3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	245.04 MXN
06443-21027X15	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	233.28 MXN
06443-21027X20	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	233.28 MXN
06443-21027X25	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	233.28 MXN
06443-21027X30	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	233.28 MXN
06443-21027X35	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	35	245.04 MXN
06443-21027X40	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	245.04 MXN
06443-21027X45	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	45	245.04 MXN
06443-21027X50	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	245.04 MXN
06443-21027X55	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	55	245.04 MXN
06443-21027X60	rojo rubí RAL 3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	245.04 MXN
06443-30827X15	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	15	284.88 MXN
06443-30827X20	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	284.88 MXN
06443-30827X25	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	284.88 MXN
06443-30827X30	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	284.88 MXN
06443-30827X35	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	35	297.36 MXN
06443-30827X40	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	297.36 MXN
06443-30827X45	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	45	297.36 MXN
06443-30827X50	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	297.36 MXN
06443-30827X55	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	55	297.36 MXN
06443-30827X60	rojo rubí RAL 3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	297.36 MXN
06443-31027X15	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	15	284.88 MXN
06443-31027X20	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	284.88 MXN
06443-31027X25	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	284.88 MXN
06443-31027X30	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	284.88 MXN
06443-31027X35	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	35	297.36 MXN
06443-31027X40	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	297.36 MXN
06443-31027X45	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	45	297.36 MXN
06443-31027X50	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	297.36 MXN
06443-31027X55	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	55	297.36 MXN
06443-31027X60	rojo rubí RAL 3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	297.36 MXN
06443-41027X20	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	20	364.08 MXN
06443-41027X25	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25	364.08 MXN
06443-41027X30	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30	364.08 MXN
06443-41027X35	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	35	385.20 MXN
06443-41027X40	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40	385.20 MXN
06443-41027X45	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	45	385.20 MXN
06443-41027X50	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50	385.20 MXN
06443-41027X55	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	55	385.20 MXN
06443-41027X60	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60	385.20 MXN
06443-41027X70	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	70	453.84 MXN
06443-41027X80	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	80	453.84 MXN
06443-41027X90	rojo rubí RAL 3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	90	453.84 MXN
06443-41227X20	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	20	364.08 MXN
06443-41227X25	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25	364.08 MXN
06443-41227X30	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30	364.08 MXN
06443-41227X35	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	35	385.20 MXN
06443-41227X40	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40	385.20 MXN
06443-41227X45	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	45	385.20 MXN
06443-41227X50	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50	385.20 MXN
06443-41227X55	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	55	385.20 MXN
06443-41227X60	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60	385.20 MXN
06443-41227X70	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	70	453.84 MXN
06443-41227X80	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	80	453.84 MXN
06443-41227X90	rojo rubí RAL 3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	90	453.84 MXN
06443-51227X25	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	25	575.52 MXN
06443-51227X30	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30	575.52 MXN
06443-51227X35	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	35	600.96 MXN
06443-51227X40	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40	600.96 MXN
06443-51227X45	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	45	600.96 MXN
06443-51227X50	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50	600.96 MXN
06443-51227X55	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	55	600.96 MXN
06443-51227X60	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60	600.96 MXN
06443-51227X70	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	70	630.96 MXN
06443-51227X80	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	80	630.96 MXN
06443-51227X90	rojo rubí RAL 3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	90	630.96 MXN
06443-51627X25	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	25	575.52 MXN
06443-51627X30	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30	575.52 MXN
06443-51627X35	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	35	600.96 MXN
06443-51627X40	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40	600.96 MXN
06443-51627X45	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	45	600.96 MXN
06443-51627X50	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50	600.96 MXN
06443-51627X55	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	55	600.96 MXN
06443-51627X60	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60	600.96 MXN
06443-51627X70	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	70	630.96 MXN
06443-51627X80	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	80	630.96 MXN
06443-51627X90	rojo rubí RAL 3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	90	630.96 MXN
