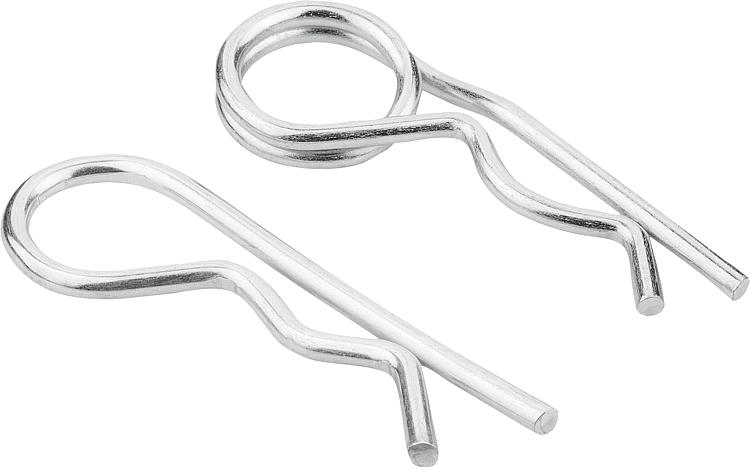

        Pasadores elásticos similares a DIN 11024

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Acero o acero inoxidable A2.Versión:Acero galvanizado.
Acero inoxidable con acabado natural.Indicación:Los pasadores elásticos sirven para asegurar pernos y ejes. Son fáciles de montar y se pueden utilizar de nuevo. Los extremos están cortados sin rebabas.

Los pasadores elásticos con doble rosca poseen una curva característica del muelle plana que facilita su montaje. Mediante la doble rosca se puede colocar un cable de retención mejor contra pérdidas.Indicación sobre el dibujo:

Form E: con rosca simple
Form D: con rosca doble (la dirección de la rosca puede divergir del plano).

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07337 Pasadores elásticos similares a DIN 11024

121 kB

Sinopsis de las normas de los elementos de unión

689 kB

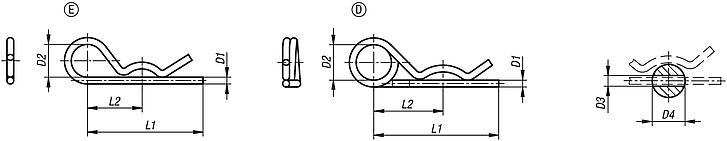

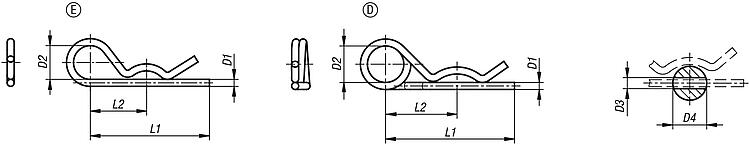

Planos (vista completa)

Pasadores elásticos similares a DIN 11024, forma E, con rosca simple

Más información

Planos

Pasadores elásticos similares a DIN 11024, forma E, con rosca simple

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D1	D2	D3	D4=para de pernos Ø	L1	L2	Precio
07337-11200	E	acero	2	10	2,5	9-14	50	25	8.32 MXN
07337-11300	E	acero	3	18	3,5	10-16	60	28	8.58 MXN
07337-11400	E	acero	4	20	4,5	16-20	60	30	8.84 MXN
07337-11500	E	acero	5	24	6	20-28	85	40	18.20 MXN
07337-11600	E	acero	6	30	7	28-40	105	50	22.10 MXN
07337-11700	E	acero	7	30	8	28-45	105	50	39.52 MXN
07337-21200	E	acero inoxidable A2	2	10	2,5	7-8	40	25	10.14 MXN
07337-21250	E	acero inoxidable A2	2,5	11	3	10-16	46	24	13.52 MXN
07337-21300	E	acero inoxidable A2	3	16	3,5	16-18	60	34	16.12 MXN
07337-21400	E	acero inoxidable A2	4	19	4,5	18-20	64	36	36.14 MXN
07337-21500	E	acero inoxidable A2	5	26	6	20-28	82	45	61.88 MXN
07337-21600	E	acero inoxidable A2	6	30	7	28-40	110	60	97.76 MXN

Pasadores elásticos similares a DIN 11024, forma D, con rosca doble

Más información

Planos

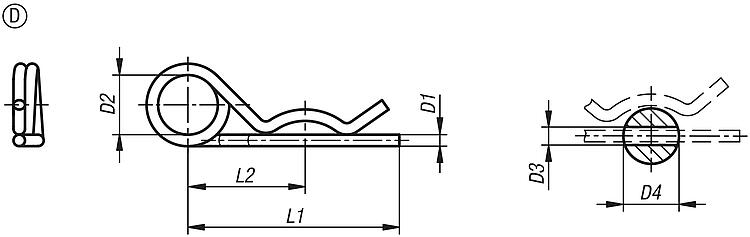

Pasadores elásticos similares a DIN 11024, forma D, con rosca doble

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D1	D2	D3	D4=para de pernos Ø	L1	L2	Precio
07337-12225	D	acero	2,25	20	2,5	9-11,2	42	24	12.48 MXN
07337-12280	D	acero	2,8	20	3,2	11,2-14	48	26	14.30 MXN
07337-12360	D	acero	3,6	20	4	14-20	64	32	15.34 MXN
07337-12450	D	acero	4,5	25	5	20-26	80	39	16.90 MXN
07337-12560	D	acero	5,6	25	6,3	26-34	97	45	38.48 MXN
07337-12630	D	acero	6,3	30	7	34-45	125	56	42.90 MXN
07337-12700	D	acero	7	30	8	45-56	150	63	88.92 MXN
07337-22225	D	acero inoxidable A2	2,25	20	2,5	7-9	42	24	13.26 MXN
07337-22280	D	acero inoxidable A2	2,8	20	3,2	11-14	48	26	20.28 MXN
07337-22360	D	acero inoxidable A2	3,6	20	4	14-20	64	32	52.78 MXN
07337-22450	D	acero inoxidable A2	4,5	25	5	20-26	80	39	78.26 MXN
07337-22560	D	acero inoxidable A2	5,6	25	6,3	26-34	97	45	108.68 MXN
