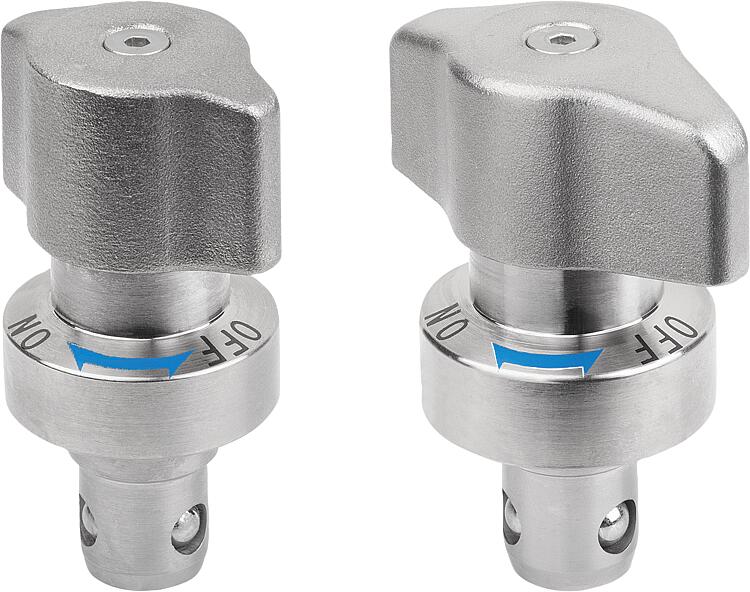

Pernos de bloqueo de bola de acero en versión pesada con accionamiento y cabezal giratorios de acero inoxidable
Descripción del artículo/Imágenes del producto
DescripciónMaterial:Carcasa y perno de acero. Botón giratorio de acero inoxidable.Versión:Carcasa y perno niquelados. Botón giratorio de acabado natural.Indicación:El volumen de suministro incluye tornillos de fijación M2 o M3 de acero inoxidable. Opción de montaje 1 para grosor de placa de 6 mm. Opción de montaje 2 para grosor de placa > 6 a 20 mm.

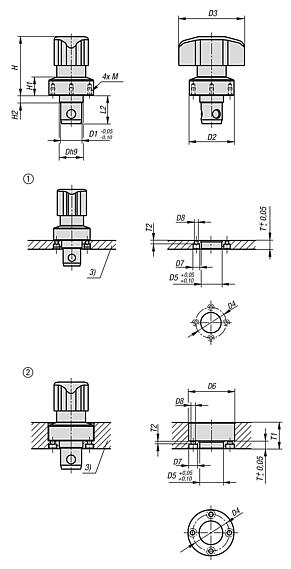

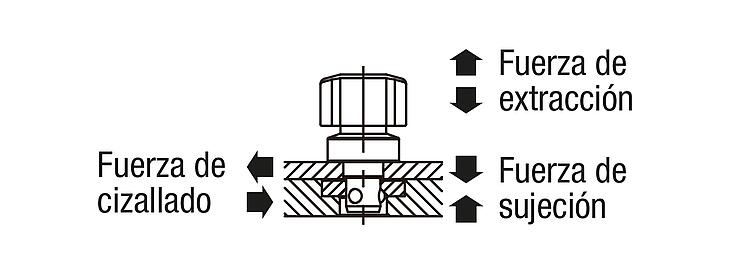

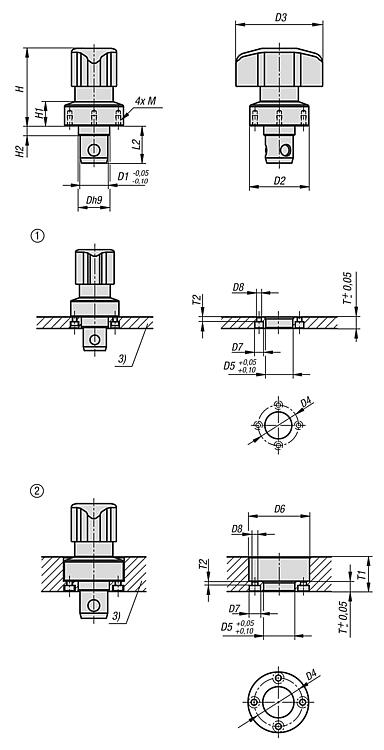

En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.Modo de accionamiento:Comprobar que el botón giratorio está en la posición "OFF". Insertar el perno de bloqueo de bola en el casquillo receptor y girar el botón giratorio a la posición "ON". Cuando se cierra totalmente se oye una señal de clic.Accesorios:Casquillo receptor de acero para perno de bloqueo de bola 03191-95.Indicación sobre el dibujo:
1) Opción de montaje 1 2) Opción de montaje 2 3) Placa
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
