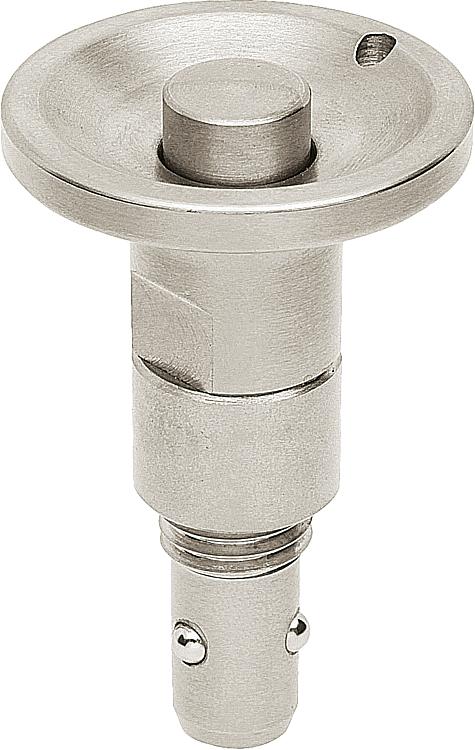

03192Pernos de bloqueo de bola de acero con rosca |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Carcasa y botón pulsador de acero.
Bola, muelle y aro de fijación de acero inoxidable.
Junta tórica de FKM.Versión:Carcasa niquelada.
Botón tratado en caliente y niquelado.

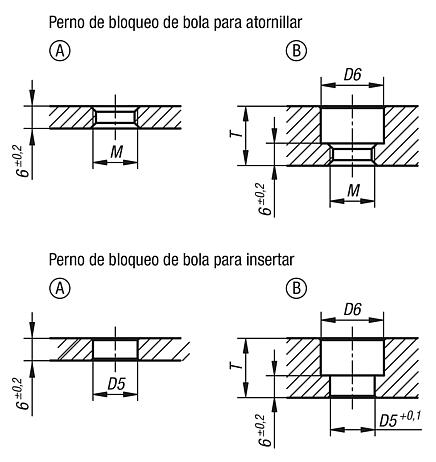

Bola tratada en caliente.Indicación:Dimensiones de instalación de forma A para grosor de placa de 6 mm.
Dimensiones de instalación de forma B para grosor de placa de 6 a 16 mm.
En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.
Atención:Las fuerzas de extracción indicadas solo son aplicables en combinación con casquillos receptores 03192-02.Accesorios:Casquillo receptor 03192-02.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

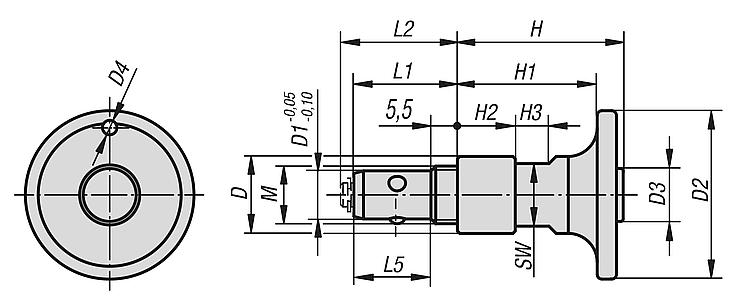

| Referencia | D | D1 | D2 | D3 | D4 | M | L1 | L2 | L5 | H | H1 | H2 | H3 | SW | D5 | D6 | T

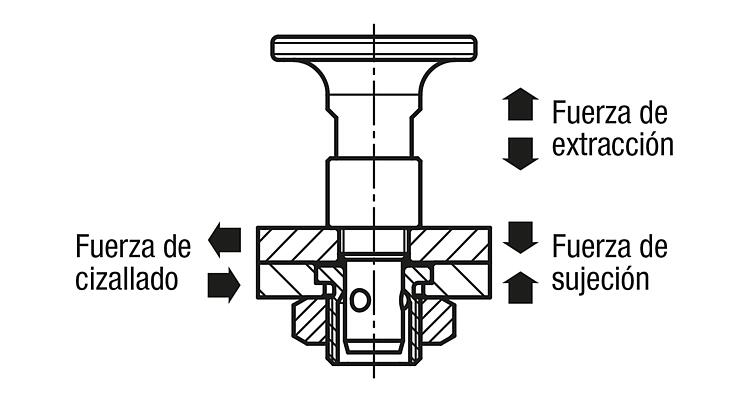

máx. | Fuerza
de retención
N | Fuerza
de sujeción
N | Fuerza de
cizallado
kN | Fuerza de
extracción
kN | Resistente a
la temperatura
| CAD | Acc. | Precio | Pedir |
|---|
