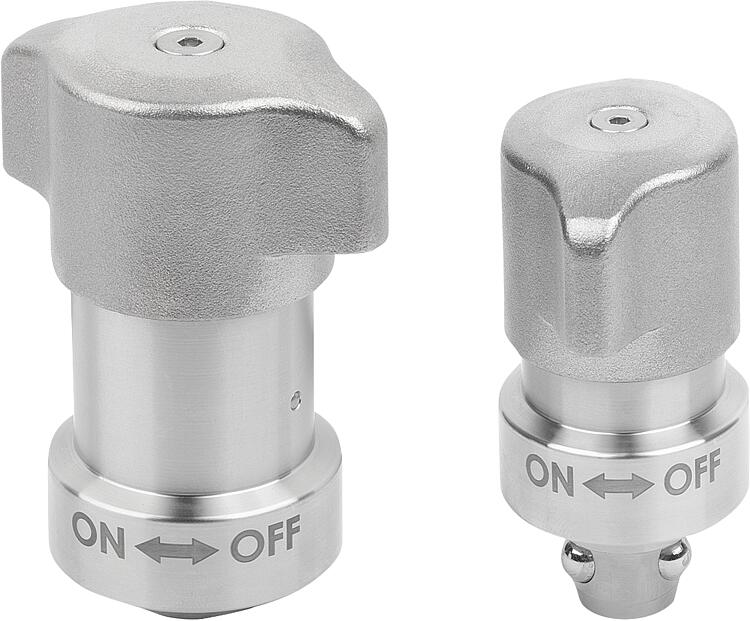

DescripciónMaterial:Carcasa de acero inoxidable 1.4305.
Pernos de acero.
Botón giratorio de acero inoxidable 1.4301.
Versión:Acero inoxidable con acabado natural.
Acero niquelado.Indicación:El volumen de suministro incluye tornillos de fijación M2 o M3 de acero inoxidable.
Opción de montaje 1 para grosor de placa de 6 mm.
Opción de montaje 2 para grosor de placa > 6 a 20 mm.

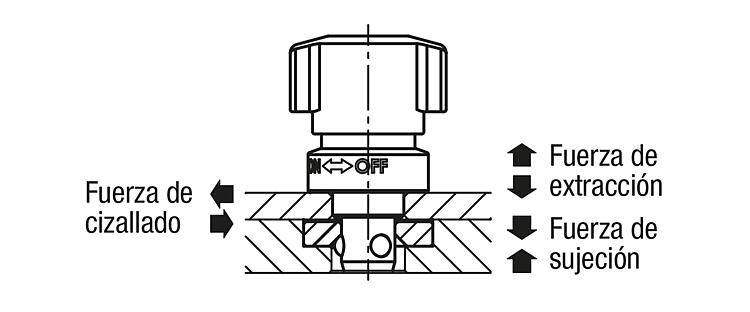

En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.
Modo de accionamiento:Comprobar que el cabezal giratorio se encuentre en la posición “OFF” y que el perno esté replegado.

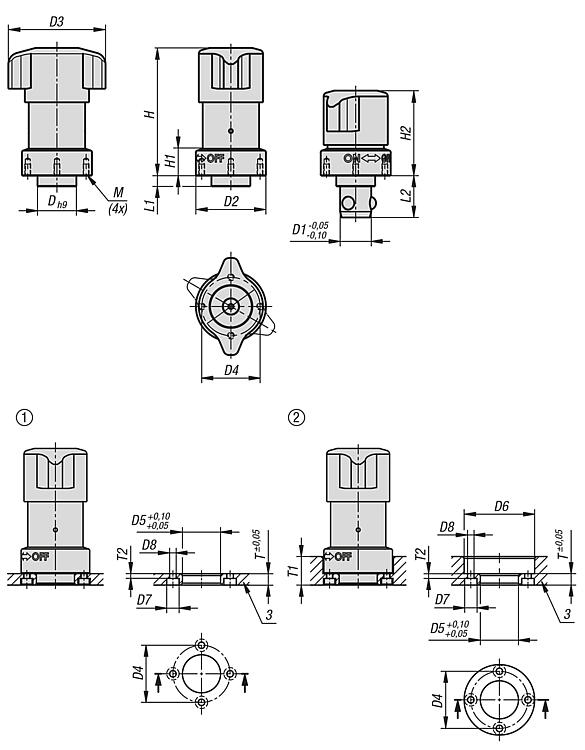

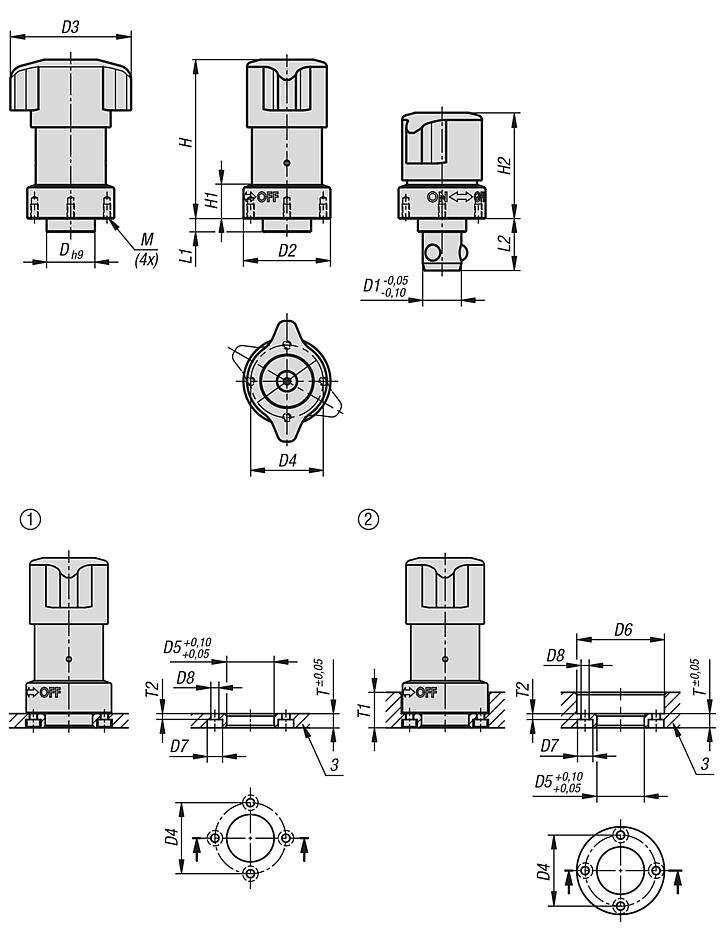

Pasar el perno de bloqueo sobre el casquillo receptor o colocarlo encima. Presionar el botón giratorio hacia abajo y girar a la posición "ON". Cuando se cierra totalmente se oye una señal de clic.Accesorios:Casquillo receptor de acero para perno de bloqueo de bola 03191-95.Indicación sobre el dibujo:1) Opción de montaje 1
2) Opción de montaje 2
3) Placa
