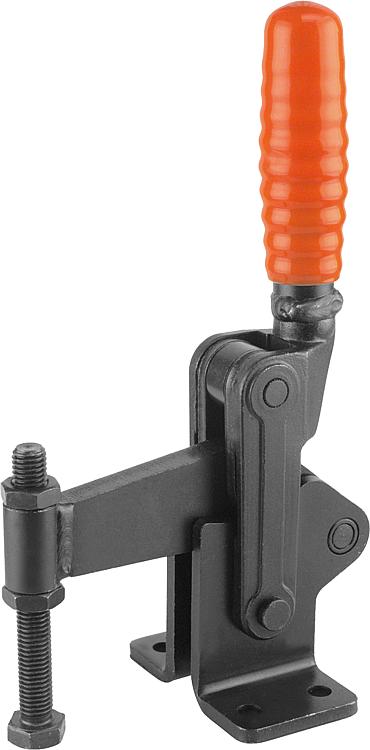

        Dispositivos de sujeción rápida, versión pesada vertical

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Bruñido. Husillo de presión y tuercas fosfatados.
Bulón de rodamiento y casquillo de rodamiento templados por cementación.

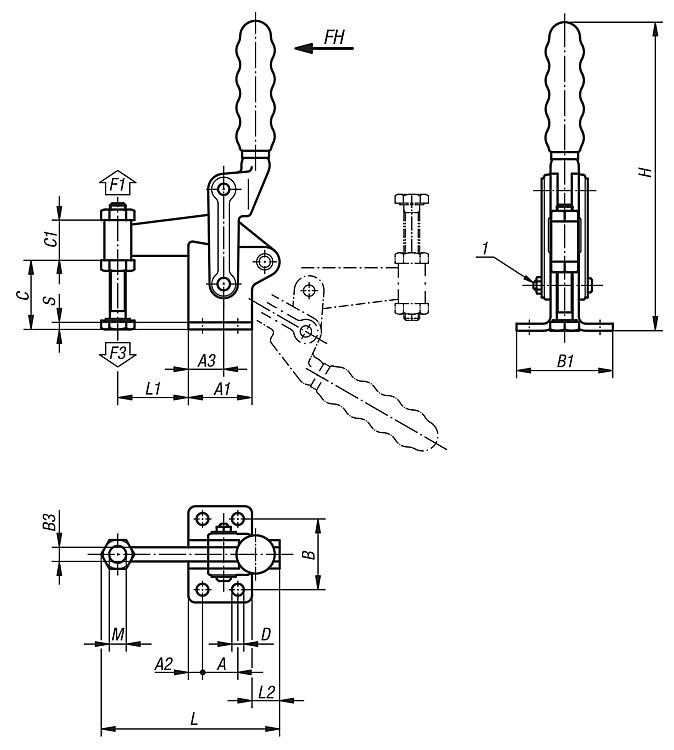

Empuñadura de plástico resistente al aceite.Indicación:Engrasar periódicamente todas las articulaciones.Indicación sobre el dibujo:

1) Guía de brazo de soporte regulable

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05400 Dispositivos de sujeción rápida, versión pesada vertical

162 kB

Indicación técnica para dispositivo de sujeción rápida

128 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Ángulo de apertura del brazo de sujeción	Ángulo de apertura de la empuñadura	Fuerza manual FH N	Fuerza de retención F1 N	Fuerza de sujeción F3 N	Empuñadura de plástico adecuada	Precio
05400-02	180°	120°	340	6000	1400	05520-02	2,303.34 MXN
05400-04	180°	125°	500	8000	1400	05520-04	3,322.80 MXN
05400-06	195°	130°	500	15000	1850	05520-06	4,320.16 MXN

Referencia	A	A1	A2	A3	B	B1	B3	C	C1	D	H	L	L1	L2	M	S	Precio
05400-02	25	45	10	25	50	68	10	45	30	8,3	215	124	50	20	M12x100	5	2,303.34 MXN
05400-04	30	51	10	25	60	86,5	12	58	30	8,3	250	144	60	23	M12x100	6	3,322.80 MXN
05400-06	40	64	12	40	75	104	16	70	38	10,3	295	188	75	37	M16x150	8	4,320.16 MXN
