        Perno enchufable con seguro axial

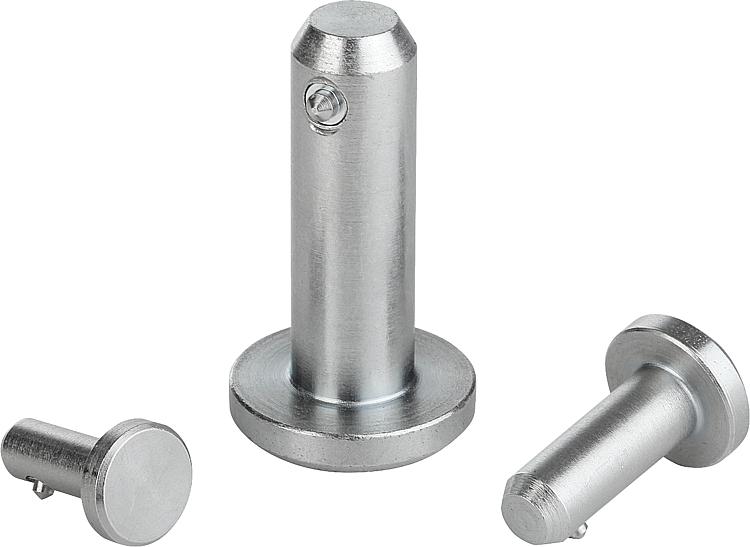

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Cincado.Indicación:Los pernos enchufables sirven para fijar y unir piezas de trabajo y otras piezas de forma rápida y sencilla.

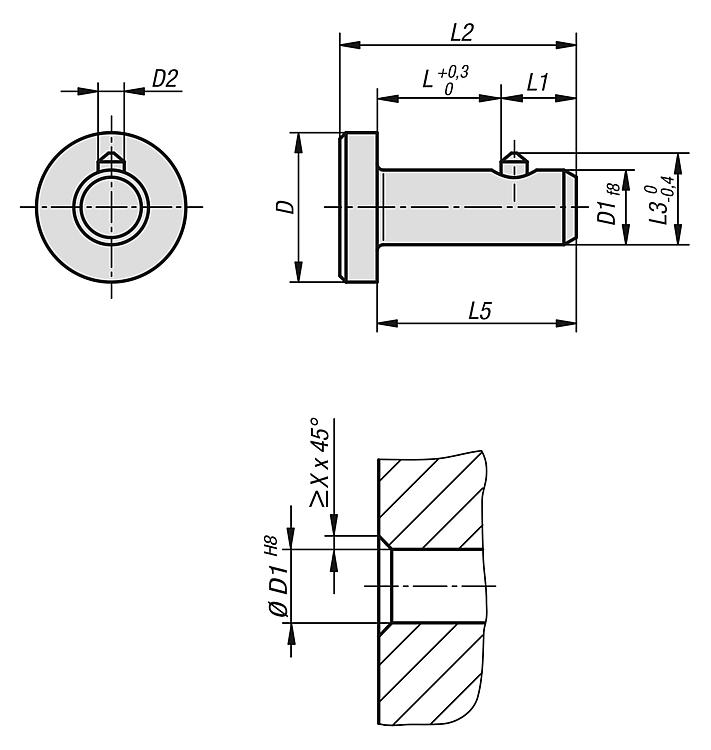

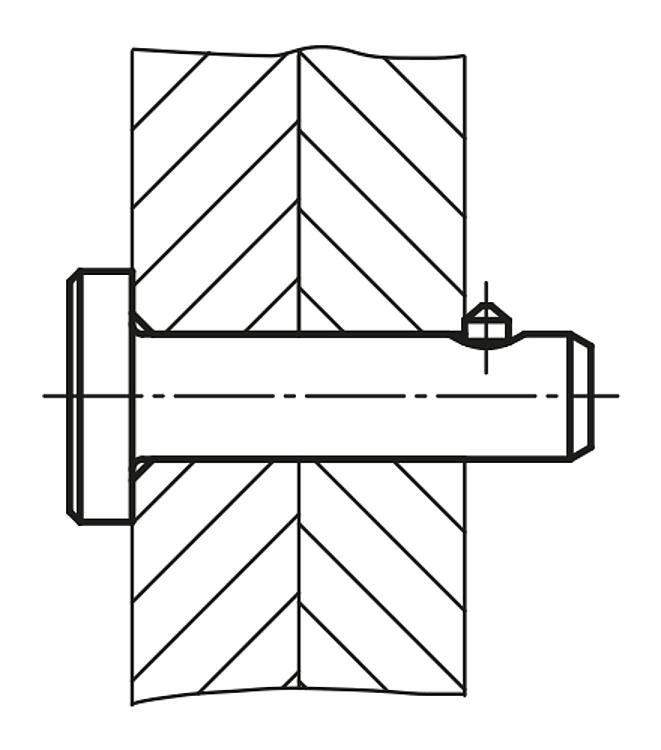

Fuerza de cizallado de sección doble (F) = S · τ aB máx.Montaje:Tener en cuenta la medida X en la pieza contraria como ayuda de introducción.Indicación sobre el dibujo:

Bisel para pieza contraria Xmin. x 45°

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03410 Pernos enchufables con seguro axial

190 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	L	L1	L2	L3	L5	X	Fuerza de cizallado de sección doble máx. kN	Precio
03410-1206010	12	6	2,1	10	6	19	7,4	16	1,1	12	114.80 MXN
03410-1206012	12	6	2,1	12	6	21	7,4	18	1,1	12	118.44 MXN
03410-1206016	12	6	2,1	16	6	25	7,4	22	1,1	12	123.20 MXN
03410-1206020	12	6	2,1	20	6	29	7,4	26	1,1	12	129.36 MXN
03410-1608012	16	8	2,1	12	6	22	9,4	18	1,1	22	120.96 MXN
03410-1608016	16	8	2,1	16	6	26	9,4	22	1,1	22	124.88 MXN
03410-1608020	16	8	2,1	20	6	30	9,4	26	1,1	22	130.76 MXN
03410-1608025	16	8	2,1	25	6	35	9,4	31	1,1	22	138.32 MXN
03410-2010012	20	10	2,8	12	8	24	11,8	20	1,2	35	122.64 MXN
03410-2010016	20	10	2,8	16	8	28	11,8	24	1,2	35	128.24 MXN
03410-2010020	20	10	2,8	20	8	32	11,8	28	1,2	35	133.28 MXN
03410-2010025	20	10	2,8	25	8	37	11,8	33	1,2	35	142.24 MXN
03410-2412016	24	12	2,8	16	8	29	13,8	24	1,2	51	131.32 MXN
03410-2412020	24	12	2,8	20	8	33	13,8	28	1,2	51	136.92 MXN
03410-2412025	24	12	2,8	25	8	38	13,8	33	1,2	51	143.08 MXN
03410-2412030	24	12	2,8	30	8	43	13,8	38	1,2	51	154.28 MXN
