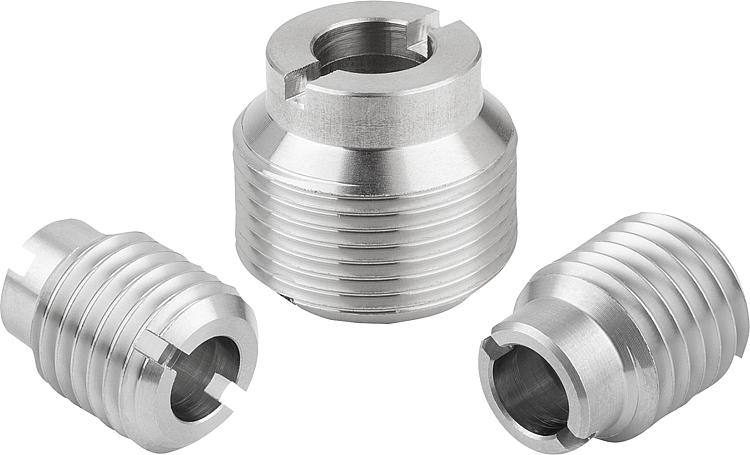

        Casquillos receptores de acero inoxidable para pernos de bloqueo de bola, con soporte de cabezal

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero inoxidable 1.4305.

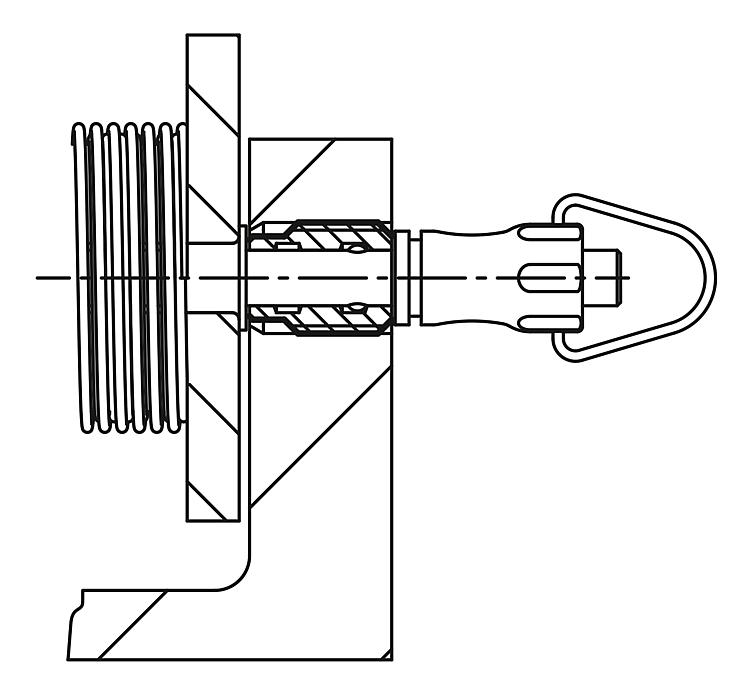

Versión:Acabado natural.Indicación:Los casquillos receptores sirven para alojar pernos de bloqueo de bola con soporte del cabezal de forma rápida y sencilla.Ventajas:Los casquillos receptores se pueden insertar de ambos lados.

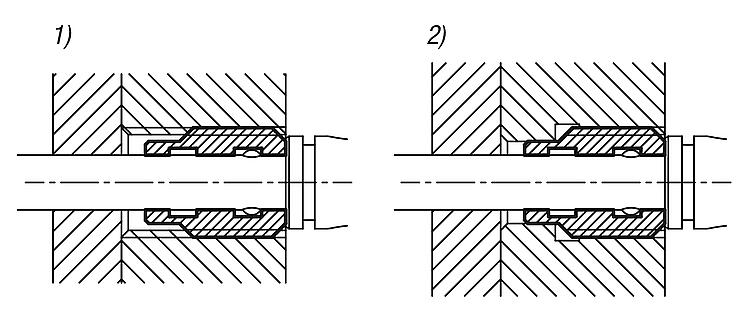

Un centrado adicional de los casquillos receptores es mediante la pieza de centrado (D3).Indicación sobre el dibujo:

1) sin centrado
2) con centrado

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03425 Casquillos receptores de acero inoxidable para pernos de bloqueo de bola, con soporte de cabezal

317 kB

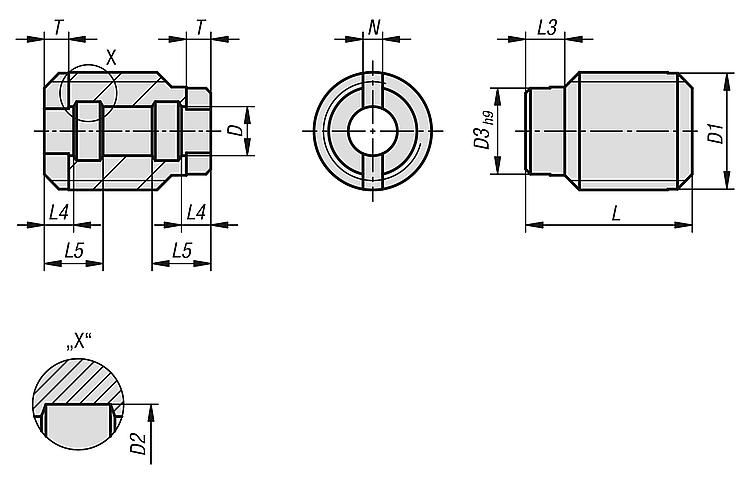

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	D3	L	L3	L4	L5	N	T	Precio
03425-10512	5	M12	6	9	17	4	3	6	2	2,5	165.20 MXN
03425-10616	6	M16	7,5	12	18	5	3	7	2	2,5	179.20 MXN
03425-10816	8	M16	10	12	20,5	5	3,5	8,5	2	2,5	187.88 MXN
03425-11024	10	M24x1,5	13	18	21,5	5	3,5	9	2,5	2,5	229.04 MXN
03425-11230	12	M30x1,5	15	24	22,5	5	3,5	9,5	2,5	2,5	274.96 MXN
03425-11630	16	M30x1,5	20	24	27	5	4,1	11,1	2,5	3	309.12 MXN
