Pernos de bloqueo de acero inoxidable con botón de maniobra de acero inoxidable
Descripción del artículo/Imágenes del producto
DescripciónDescripción del producto:Con el perno de bloqueo se pueden conectar de forma rápida y sencilla dos placas sin contrapieza.Material:Carcasa y botón pulsador de acero inoxidable.Versión:Carcasa y botón pulsador de acabado natural.Indicación:Opción de montaje para grosor de los discos de 3 - 12 mm. Utilizar placa de base de material duro como, p. ej., acero inoxidable.

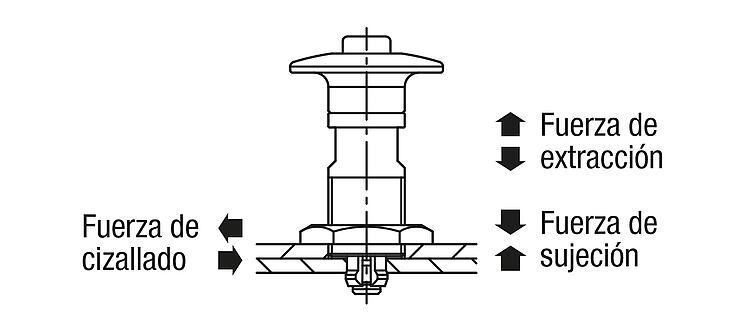

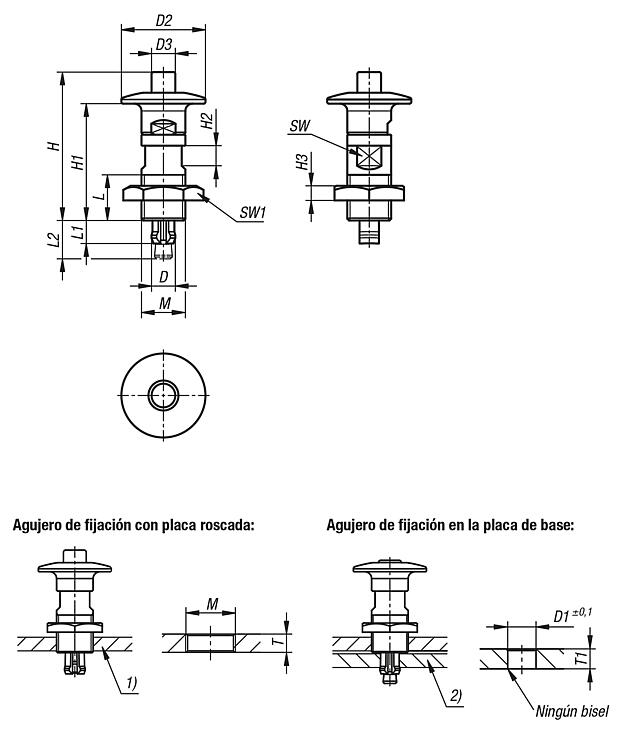

Si se excede la fuerza de retención, se genera entre las placas una hendidura de más de 0,1 mm.Modo de accionamiento:Girar el perno de bloqueo en la placa roscada hasta que se pueda ver la rosca por el otro lado. Presionar el botón y encajar el perno de bloqueo en la placa de base procesada previamente. Girar el perno de bloqueo en la otra dirección, hasta que las dos placas estén juntas y a continuación asegurar con la contratuerca.Indicación sobre el dibujo:
1) Placa roscada 2) Placa de base
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
